Steuerung
Drehwinkelgeber
Wir entwickeln und vertreiben professionelle und für die speziellen Anforderungen im industriellen Bereich geeigneten Steuerungssysteme.

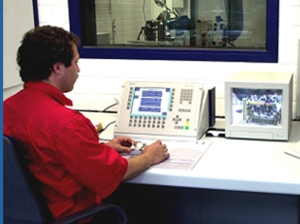

So kommen z.B. unsere Drehwinkelgeber immer dann zum Einsatz, wenn eine mehrkanalige stufenlose Steuerung für
Prüfstände oder Anlagen benötigt wird.

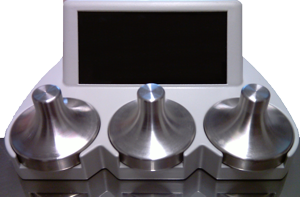

Die Drehknöpfe können aus Messing, V2A, V4A oder Aluminium gefertigt werden. Über den Drehknöpfen befindet ein Farbdisplay,
auf dem die Drehrichtung der Drehgeber angezeigt wird.
Jeder Geber liefert zwei digitale Ausgangssignale, die um 90° phasenverschoben sind und dadurch Auflösungs-
und Richtungsinformation liefern.
Der Drehgeber arbeitet mit 12 V - 24 V DC Versorgungsspannung. Die Daten werden nach dem PROFIBUS- oder
PROFINET-Standard herausgeführt.
Des Weiteren ist ein USB-Anschluss für die Konfiguration vorhanden.
| Features | 18Bit RGB Farbdisplay (262.144 Farben) USB POFIBUS oder PROFINET |
| Anzahl Impulsgeber | 3 |
| Anschlüsse | PROFIBUS: 15-Pol-Sub-D-Stecker USB PROFINET: 15-Pol-Sub-D-Stecker USB RJ45 |
| Temperaturbereich | Lagerung: -40°C bis +85°C Betrieb: -20°C bis +85°C |
| Versorgungsspannung | 12V - 24V DC |
| Auflösung | 256 Impulse / Umdrehung oder 365 Impulse / Umdrehung |

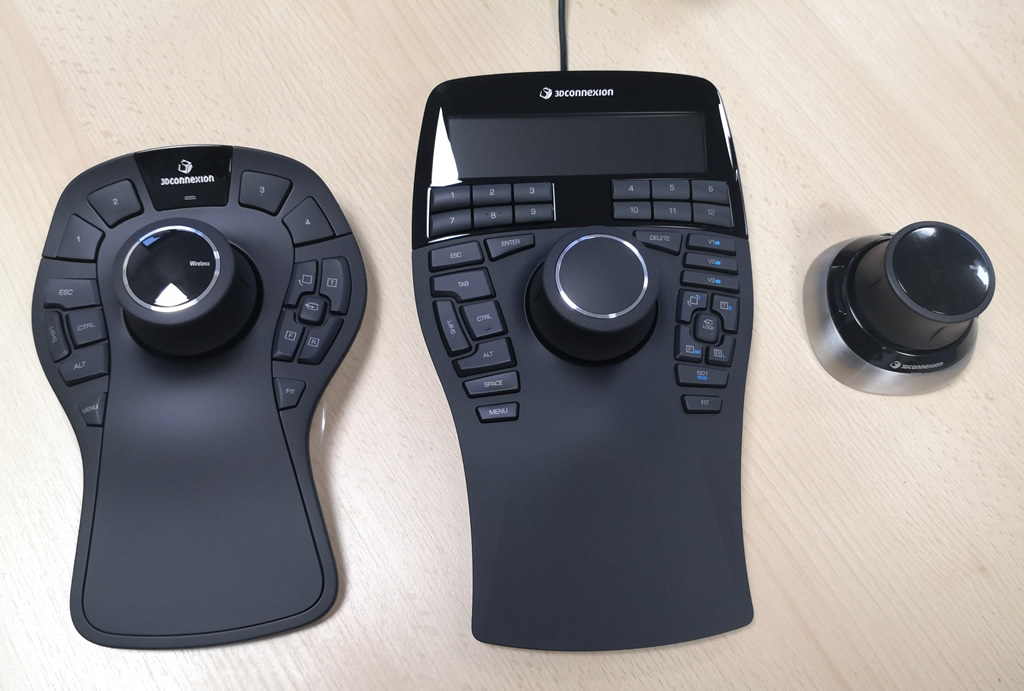

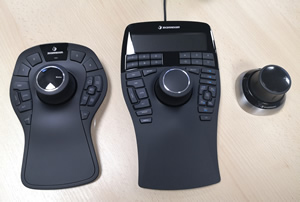

3DMaus 6-Achs-Steuerung
Steuern Sie ihre Kameras mit mehr Komfort und Stil
Der Steuerhebel ermöglicht eine Bewegung in allen sechs Freiheitsgraden:
| X-Achse | Y-Achse | Z-Achse | |
|---|---|---|---|
| Ziehen / Drücken |  |
 |
 |
| Neigen / Drehen |  |
 |
 |
Bis auf die 3DMaus Module Modelle für den Paneleinbau verfügt jede 3DMaus über mindestens zwei programmierbare Tasten.
Die 3DMaus Enterprise besitzt darüber hinaus ein Farbdisplay.
Die Belegung der Achsen, sowie der Tasten sind über eine XML-Konfigurationsdatei (nicht Module-Modelle) anpassbar. Die 3DMaus
Enterprise zusätzlich die Möglichkeit eigenen Grafiken anzuzeigen.
Die 3DMaus Pro und 3DMaus Wireless sind jeweils in einer kabellosen oder kabelgebundenen Variante erhältlich.

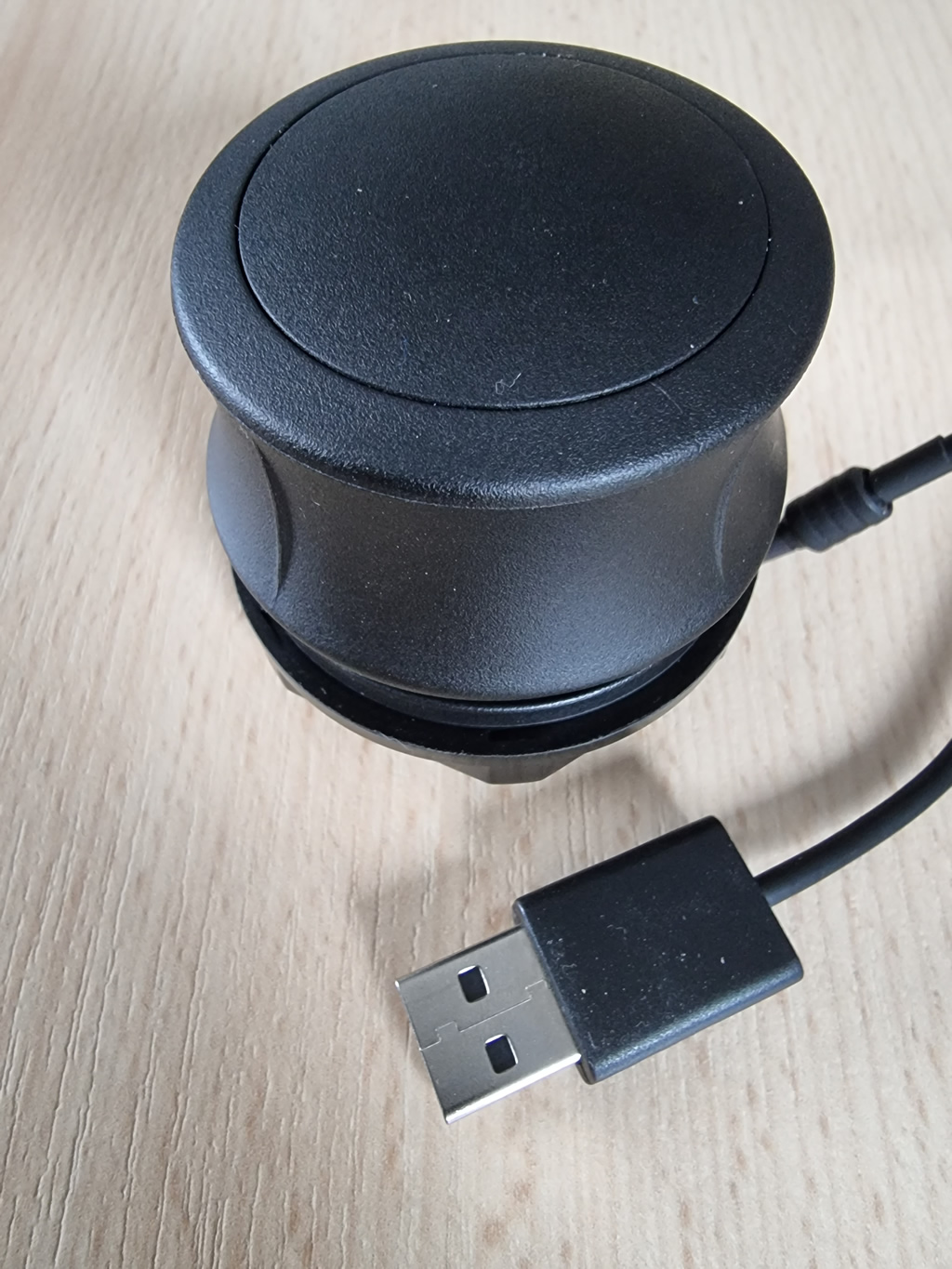

| USB | UART | |
|---|---|---|

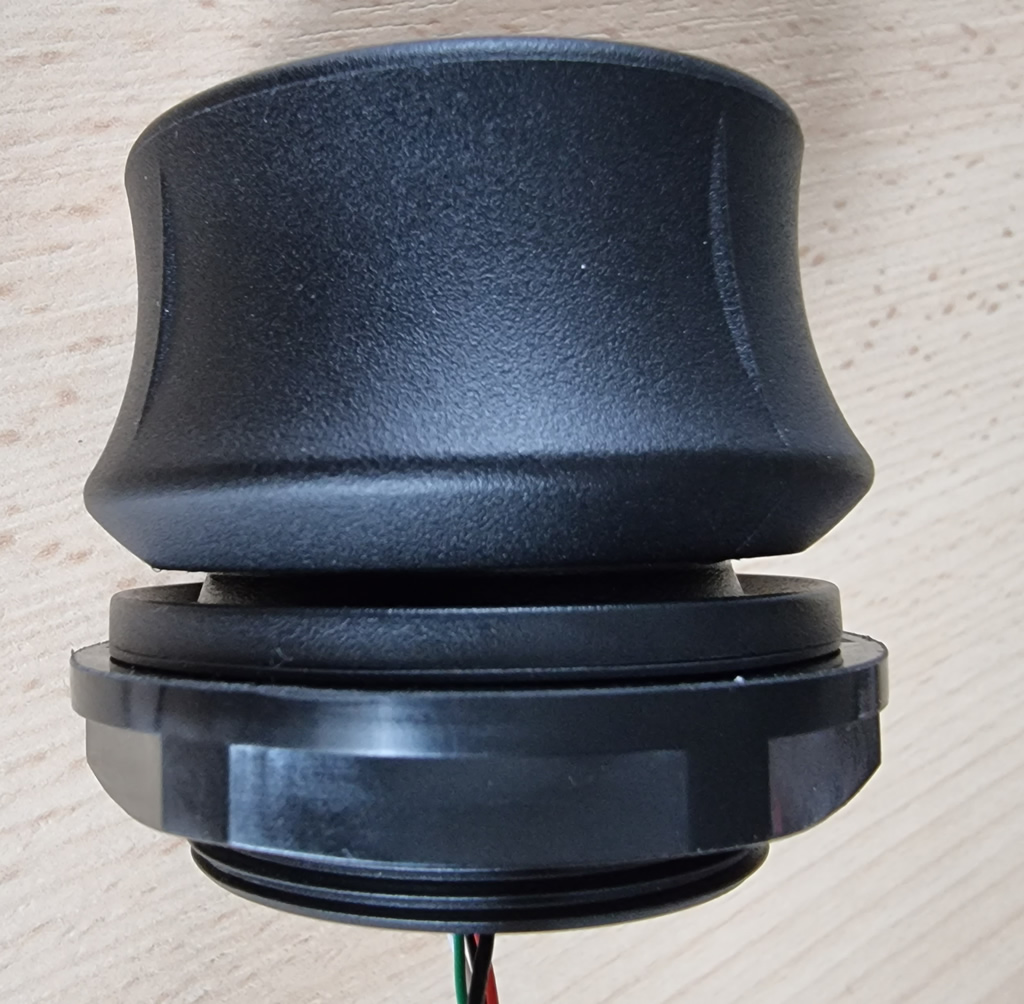

| Hauptmerkmale | Sensor mit sechs Achsen, für den Paneleinbau | |
| Gerätetyp | Joystick (HID-Gerät) | UART-Schnittstelle für eigene Anwendungen |
| Anschlusskabel | USB, 1,5m, HID-Gerät | UART, 20cm, für eigene Anwendungen |
| Strombedarf | 5V | 3,3V - 5,5V |
| Strombedarf | Max. 20mA | Max. 10mA |
| Höhe | 52,2mm | |
| Max. Ø Kappe | 53,8mm | |
| Einbauöffnung | Ø40,2mm | |
| Panelstärke | 1mm - 5,5mm | |
| Einbautiefe | 15mm | |
| Gewicht | 60g | |
| Schutzgrad | IP54 | |
| Betriebstemperatur | 0°C - 50°C | |
| Luftfeuchtigkeit (Betrieb bei zu 40°C | Min. 10% - max 85% (nicht kondens.) | |
| Störfestigkeit | EN61000-4-3 (10V,10V/m) | |
| ESD | EN61000-4-2 / Level 4 | |
| Lieferumfang | 3DMaus Module USB | 3DMaus Module UART |

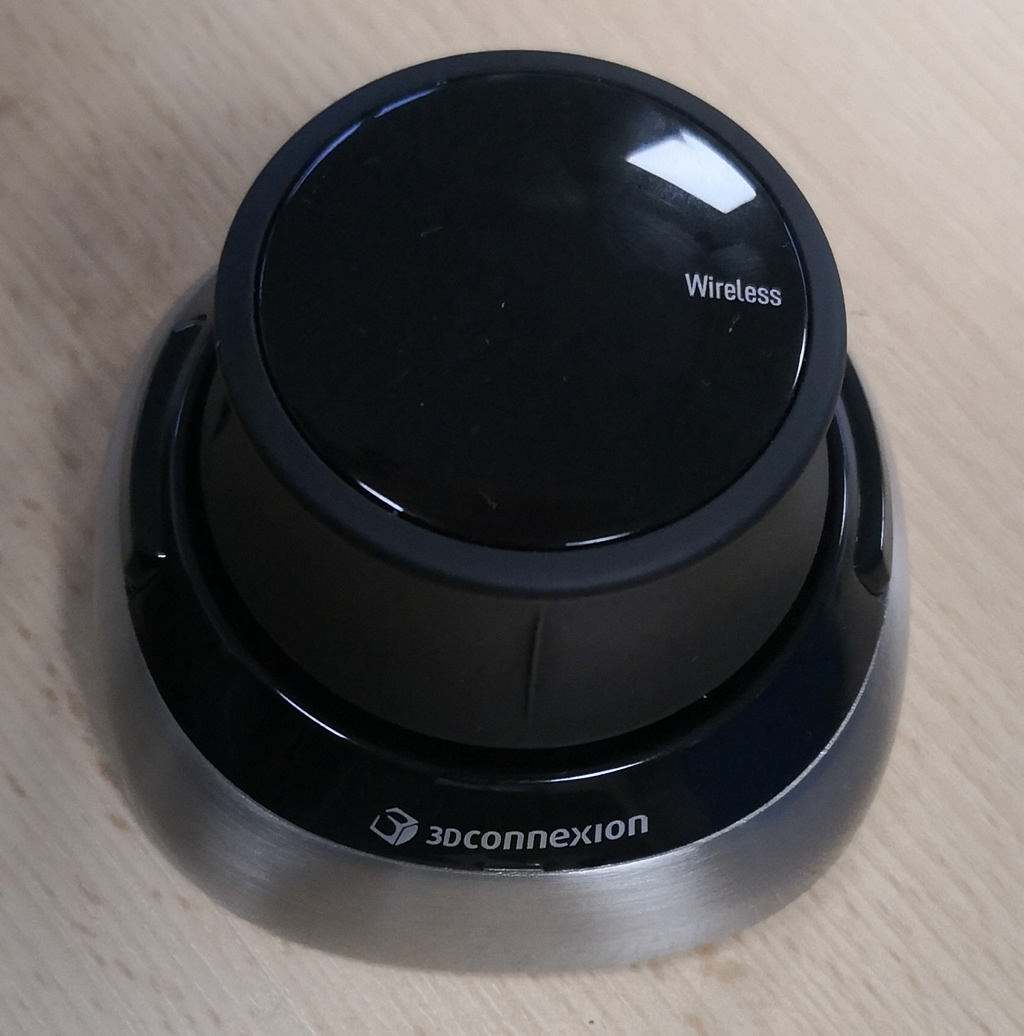

| Compact | Wireless | |
|---|---|---|
| Hauptmerkmale | Sensor mit sechs Achsen zwei programmierbare Tasten |
|
| Anschluss | USB, kabelgebunden | USB, kabellos und kabelgebunden |
| Akkulaufzeit | --- | ca. einen Monat |
| Abmessungen | LxBxH: 77x77x54mm | LxBxH: 78x78x53mm |
| Gewicht | 480g | 450g |
| Lieferumfang | 3DMaus Compact | 3DMaus Wireless USB-Empfänger Mikro-USB-Kabel (1,5m) Transporttasche |

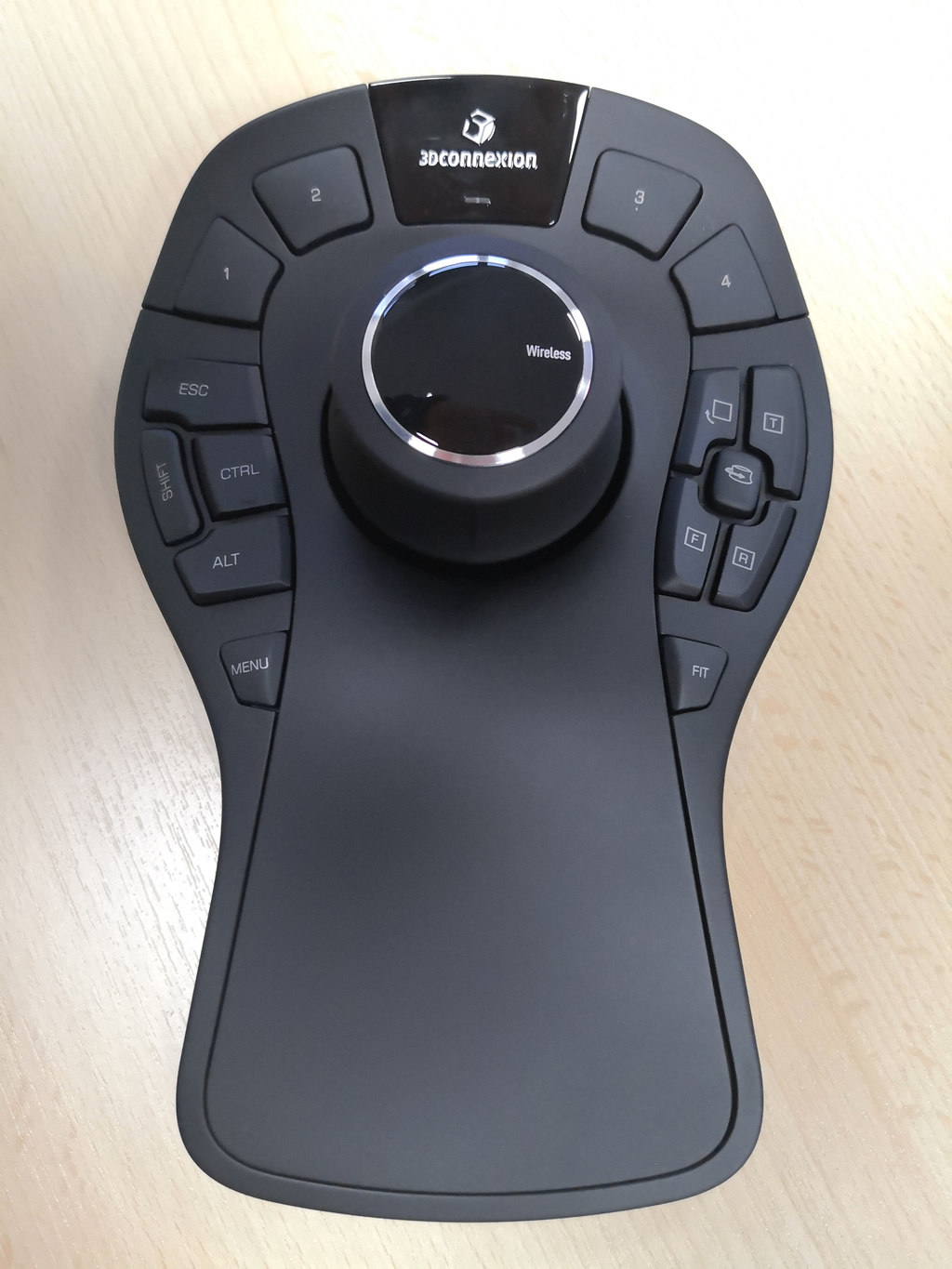

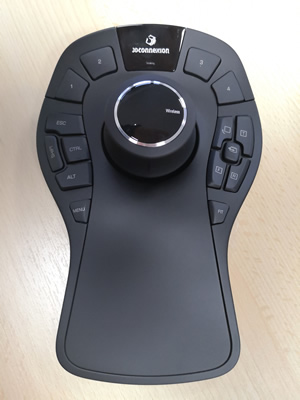

| Pro | Pro Wireless | |
|---|---|---|
| Hauptmerkmale | Sensor mit sechs Achsen große Handauflage vier intelligente Funktionstasten vier Tastaturumschalter (ctrl,alt,shift,esc) vier QuickView Tasten Rotationssperrtaste Menü- und Fit-Taste 15 vollständig programmierbare Tasten On-Screen Display |
|
| Anschluss | USB, kabelgebunden | USB, kabellos und kabelgebunden |
| Akkulaufzeit | --- | ca. zwei Monate Wiederaufladbarer Lithium-Polymer Akku mit 2.000 mAh |
| Abmessungen | LxBxH: 204x142x58mm | LxBxH: 204x142x58mm |
| Gewicht | 665g | 563g |
| Lieferumfang | 3DMaus Pro | 3DMaus Pro Wireless Transporttasche USB-Empfänger Twin-Port-USB-Hub USB-Kabel 1,5m USB-Kabel 0,5m |

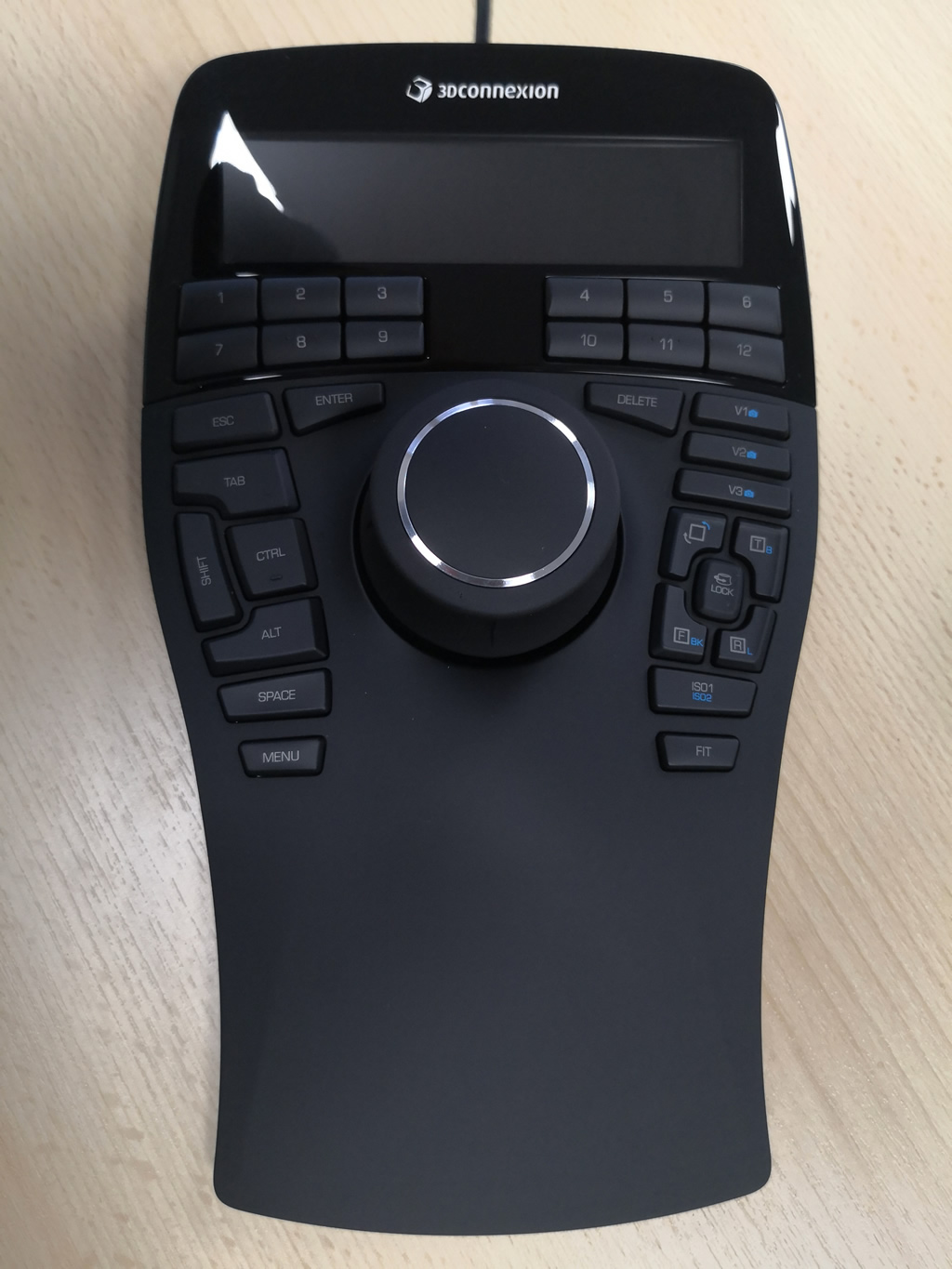

| Hauptmerkmale | Sensor mit sechs Achsen große Handauflage 12 intelligente Funktionstasten LCD-Farbdisplay zur Visualisierung der Funktionstastenbelegung acht Tastaturumschalter (ctrl,alt,shift,esc,enter,Leertaste,entf,tab) fünf QuickView Tasten (Long-Press-Funktion für zehn unterschiedliche Ansichten) drei CustomView Tasten für benutzerdefinierte Ansichten Rotationssperrtaste Menü- und Fit-Taste 31 vollständig programmierbare Tasten |
| Anschluss | USB, kabelgebunden |
| Abmessungen | LxBxH: 204x142x58mm |
| Gewicht | 665g |
| Lieferumfang | 3DMaus Pro |
