Kameras und Endoskope für die visuelle Prüfstandüberwachung

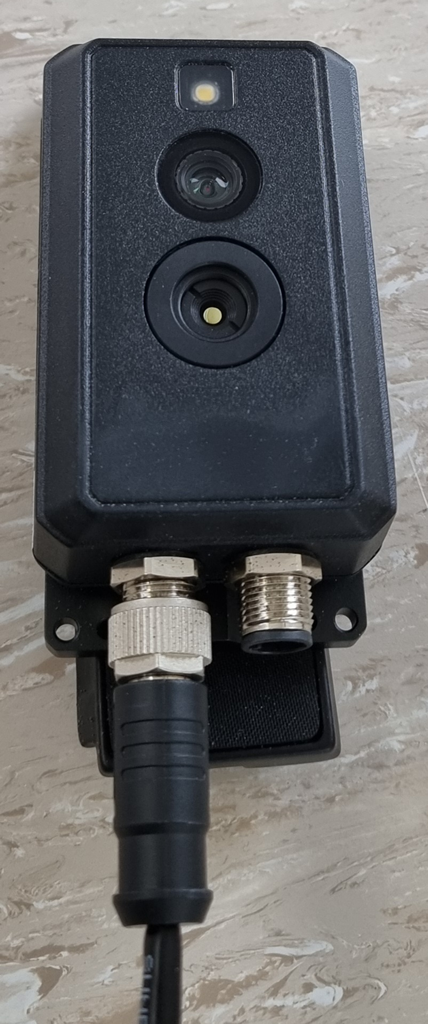

POE Thermal-Kamera

Die Thermal-Kamera misst in Echtzeit die Temperatur von Objekten mit einer sehr hohen Genauigkeit.

So können z.B. Brände in elektrischen Anlagen oder unerwartete Ereignisse in der Automation in der Industrie Brände sofort erkannt und schnellstmöglich reagiert werden.

Features:
• Auflösung Wärmebild: 160 × 120, hochempfindlicher Sensor
• Auflösung Ausgabebild: 640 × 480
• Punkt, Linie und Bereich für Temperaturmessung
• Temperaturbereich: -20 °C to 150 °C, 0 °C to 550 °C
• Temperaturgenauigkeit: max. ±2 °C, max. ± 2%
• zuverlässige Alarmfunktion bei Temperaturabweichungen
• 3D DNR, Bildverbesserung
• akustischer Alarm

Technische Daten (laut Hersteller):

Thermal
Image Sensor	VOx Uncooled Focal Plane Arrays
Resolution	160x120
Pixel Interval	17 μm
Response Waveband	8 μm to 14 μm
NETD	≤40 mK (@25°C, F# = 1.1)
Focal Length	3.1 mm
Focus	Mode Athermalized
Field of View	50° × 37.2° (H × V)
IFOV	5.48 mrad
Image Frequency	50 Hz:25 fps
Aperture	F 1.1
Min. Focusing Distance	0.15 m
Optical
Image Sensor	1/5” Progressive Scan CMOS
Resolution	1600x1200
Focal Length	1.29 mm
Min. Illumination Color	0.04 Lux @ (2.4, AGC ON)
Field of View	92.6° × 75.8° (H × V)
Aperture	F 2.4
Compression Standard
Video Compression	H.264 (Baseline/Main/High Profile) /MJPEG/H.265
Video Bit Rate	256 Kbps to 16 Mbps
Smart Function
Temperature Range	-20 °C to 150 °C (-4 °F to 302 °F), 0°C to 550 °C (32 °F to 1022 °F)
Temperature Accuracy	Max (± 2 °C, ± 2%)
Temperature Measurement Rules	Display Max. and Min. temperature in live view; 3 temperature measurement rule types, 21 rules (10 points, 10 regions, and 1 line).
Main Stream	Thermal channel: 25 fps (640 × 480) Optical channel: 25 fps (1600 × 1200)
Sub Stream	Thermal channel: 25 fps (640 × 480) Optical channel: 25 fps (1600 × 1200)
Image Enhancement	3D DNR, EIS
Image Setting	Rotate mode, brightness, contrast and AGC adjustable by client software or webbrowser
Network
Alarm Trigger	Video tampering alarm, Network disconnected, IP address conflict, Illegal login, HDD full, HDD error
Protocols	IPv4/IPv6, HTTP, HTTPS, 802.1x, Qos, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE, Bonjour
General Function	One-key reset, heartbeat, mirror, password protection, privacy mask, watermark, IP address filter
Interface
Communication Interface	1， RJ45 Ethernet port 1， RS-485 interface
Alarm	1 input, 1 output
Thermographic Integration
External Optics Correction	Support Thermal Optical Transmittance and Manual Input External Optics Temperature; Support Calibration Coefficient calculation
Temperature Info. Of Thermographic Rule	Real-time Output; Time Interval: 500 ms
Temperature Info. of Image	Real-time Output; Default is 4 fps, 32 bit × 640 × 512 per frame; 16 bit and 32 bit are selectable
Capture Thermal Graphic	32 bit 160 × 120
Metadata Output	Max. 25 fps (16 bit 160 × 120)
Image Display
Image Fusion	Fusion view of thermal view and overlaid details of the optical channel
Digital Zoom	2×, 4×
System Function
Lighting	Yes
General
Menu language	English
Power Supply	10-30 VDC, Max. 5 W PoE (802.3af, class 2)
Working Temperature and Humidity	-20 °C to 50 °C (-4 °F to 122 °F) 95% or less
Protection level	IP 67
Weight	Approx. 335 g (0.74 lb)
Dimension	56 mm × 38.8 mm × 110 mm (2.20" × 1.53" × 4.33")

x120-SP FHD/4K

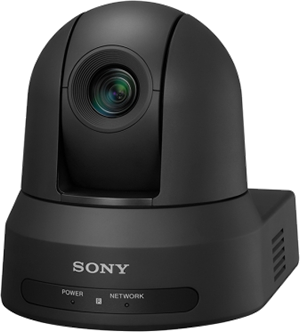

x120-SP schwarz

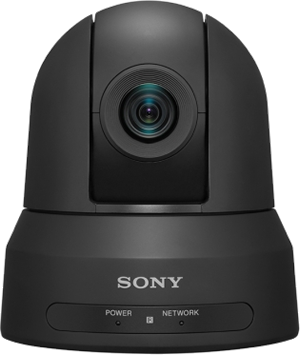

x120-SP schwarz, Frontansicht

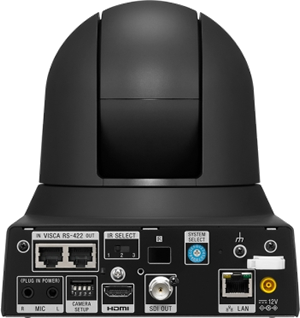

x120-SP schwarz, Rückansicht

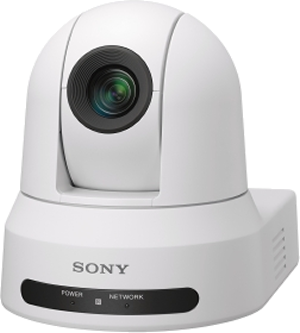

x120-SP weiß

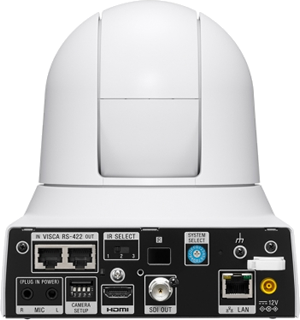

x120-SP weiß, Rückansicht

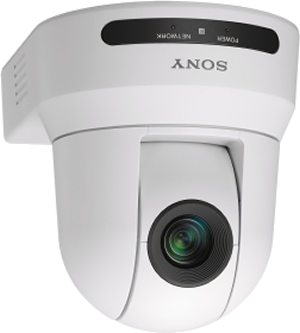

x120-SP weiß, Überkopfmontage

PTZ-Kamera in FullHD und mit optionaler Lizenz in 4K.

Bei einer 4K-Auflösung steht eine HDMI-, sowie eine IP-Schnittstelle (RJ45) zur Verfügung.
Bei FullHD zusätzlich noch 3G-SDI-Schnittstelle.

Steuerung:
Neben der direkten VISCA-Steuerung kann die Kamera über den LAN-Port mit mitgelieferter Software per Laptop gesteuert werden.

Features:
• FullHD 4K mit optionaler Lizenz
• NDI®|HX-Fähigkeit mit optionaler Lizenz
• POE
• 12-fach Zoom

Technische Daten (laut Hersteller):

Kamera
Bildsensor	1/2,5“-ExmoR-CMOS
Bildsensor (Anzahl effektiver Pixel)	Ca. 8,5 Megapixel
Signalsystem	2160 (4K)/29,97p, 25p, 23,98p 1080/59,94p, 50p, 29,97p, 25p, 23,98p 1080/59,94i, 50i 720/59,94p, 50p
4K-Funktion	Ja (optionale 4K-Lizenz erforderlich)
Mindestlichtstärke (50 IRE)	1,6 Lux (1/30 s 50IRE F2, hohe Empfindlichkeit AUS)
Horizontale Auflösung	1700 TV-Zeilen (Mitte)(4K) 1000 TV-Zeilen oder höher (Mitte) (FHD)
Verstärkung	Auto/Manual (0 bis +48 dB) (Hohe Empfindlichkeit aktiviert)
Shutter-Geschwindigkeit	1/1 bis 1/10.000 s (59,94-Hz-System) 1/1 bis 1/10.000 s (23,98-Hz-System) 1/1 bis 1/10.000 s (50-Hz-System)
Belichtungssteuerung	Auto, Manuell, Priority AE (Shutter, Blende)
Weißabgleich	Auto1, Auto2, One Push WB, Indoor, Outdoor, Manual
Zoomfunktion	12-fach
Fokus-System	Auto/Manuell
Horizontaler Betrachtungswinkel	Ca. 70° (Weitwinkel)
Brennweite	f = 4,4 mm (Weitwinkel) bis 52,8 mm (Tele) F2.0 bis F3.7
Mindestabstand zum Objekt	80 mm (Weitwinkel) bis 400 mm (Tele)
Schwenk-/Neigewinkel	Schwenken: ±170° Neigen: + 90°/− 20°
Schwenk-/Neigegeschwindigkeit (max.)	Schwenken: 300°/s Neigen: 126°/s
Schwenk-/Neigegeschwindigkeit	Schwenken: 1,1° bis 101°/s Neigen: 1,1° bis 91°/s
Schwenk-/Neigegeschwindigkeit (langsam)	Schwenken: 0,5° bis 60°/s Neigen: 0,5° bis 60°/s
Langsamer Neig- und Schwenkmodus	Ja
Betriebsgeräusch Schwenken/Neigen	NC30 oder weniger
Voreingestellte Position	256 (CGI)100 (VISCA)
Voreinstellung für Standbild	Ja
PTZ Motion Sync	Ja
Netzwerk
IP-Videoauflösung	3840x2160 (4K), 1920x1080, 1280x720, 720x576, 720x480, 640x360
Komprimierungsformat	H.264: Profile High, Main, Baseline H.265: Hauptprofil
Maximale Bildwechselfrequenz	H.264: 60 Bilder/s H.265: 60 Bilder/s
Bitraten-Komprimierungsmodus	CBR/VBR (wählbar)
Bereich Bitrate-Einst.	512 Kbit/s bis 50 Mbit/s
Multistreaming-Funktion	3
Maximale Anzahl von Clients	5
Protokolle	IPv4, IPv6, TCP, UDP, ARP, ICMP, IGMP, HTTP, HTTPS, DHCP, DNS, RTP/RTCP, RTSP, UPnP, VISCA over IP
NDI®\|HX-Fähigkeit	Ja (erfordert eine separate erhältliche Lizenz)
Kamerafunktionen
ICR-Automatik (Automatischer Modus für das Entfernen des IR Cut Filter)	Ja
Tag/Nacht	Ja
Visibility Enhancer	Ja
Bildstabilisierung	Ja
Bildumkehrung	Ja
Picture Setting File	Ja
Flicker Cancel	An/Aus
OSD-Menü ausblenden	An/Aus
Standby-Modus	Ja
Remote-Standby	Ja
Web-Benutzeroberfläche
Ver Up	Ja
Audio
Kanäle	2 Kanäle
Audio-Codec	AAC LC 128 Kbit/s/ST (IP) AAC LC 256 Kbit/s/ST (IP)
Einstellungsmöglichkeit	Auto Level Control (ALC): An/Aus Equalizer: Off, Low cut, Voice enhancement Eingangsauswahl: Mikrofon/Line Mikrofon-Lautstärke: -10 bis +10 (21 Stufen) Audio-Codec
In Basisbandvideo integriertes Audio	Ja (3G-SDI, HDMI)
In IP-Streaming integriertes Audio	Ja
Schnittstelle
4K-Videoausgang	HDMI x 1 und IP (Streaming) x 1( )
HD-Videoausgang	3G-SDI x 1, HDMI x 1, IP (Streaming) x 1
Remote-Videoformat-Umschaltung	Ja
HDMI-Farbraum	YCbCr, 4:2:2 8 Bit RGB, 4:4:4 8 Bit
Kontrollschnittstelle	VISCA RS-422 RJ45 (Ein-/Ausgang) VISCA über IP RJ-45
Infrarot-Fernbedienung	Ja
Mikrofoneingang	Mini-Telefon (φ 3,5 mm) x 2, (Mikrofon/Line wählbar)
Synchronisation System	INT
Netzanschlusstyp	IEC 60130-10 (JEITA-Standard RC-5320A) TYPE4
Allgemeines
Betriebsspannung	12 V DC (10,8 bis 13,2 V DC), PoE+ (IEEE802.3atkompatibel)
Leistungsaufnahme	25,5 W max.
Betriebstemperatur	0 °C bis 40 °C 32 °F bis 104 °F
Lagertemperatur	-20 °C bis +60 °C -4 °F bis +140 °F
Abmessungen (BxHxT)	158,4 x 177,5 x 200,2 mm 6 1/4 x 7 x 8“
Gewicht	Ca. 1,8 kg 3 lb 15,5 oz
Farbe des Kameragehäuses	Weiß/schwarz
Größe des Schraublochs für Stativ	1/4-20UNC x 1

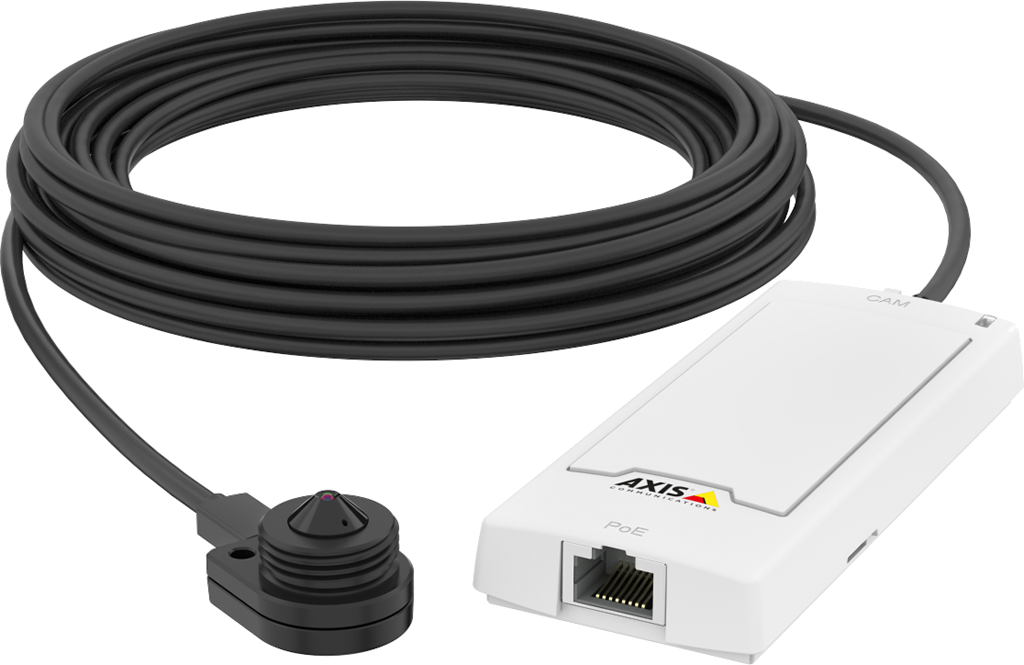

POE 1080p Pinhole-Kamera

Objektive

Die Kamera ist hervorragend für die verdeckte Überwachung von Innenräumen geeignet.

Durch die modulare Bauweise, kann die Sensoreinheit auch bei sehr wenig platz und z.B. bündig in Decken oder Wände verbaut werden.

Die handliche Haupteinheit befindet sich abgesetzt von der Sensoreinheit (8m Kabel mitgeliefert) und kann so an unauffälliger Stelle platziert werden.

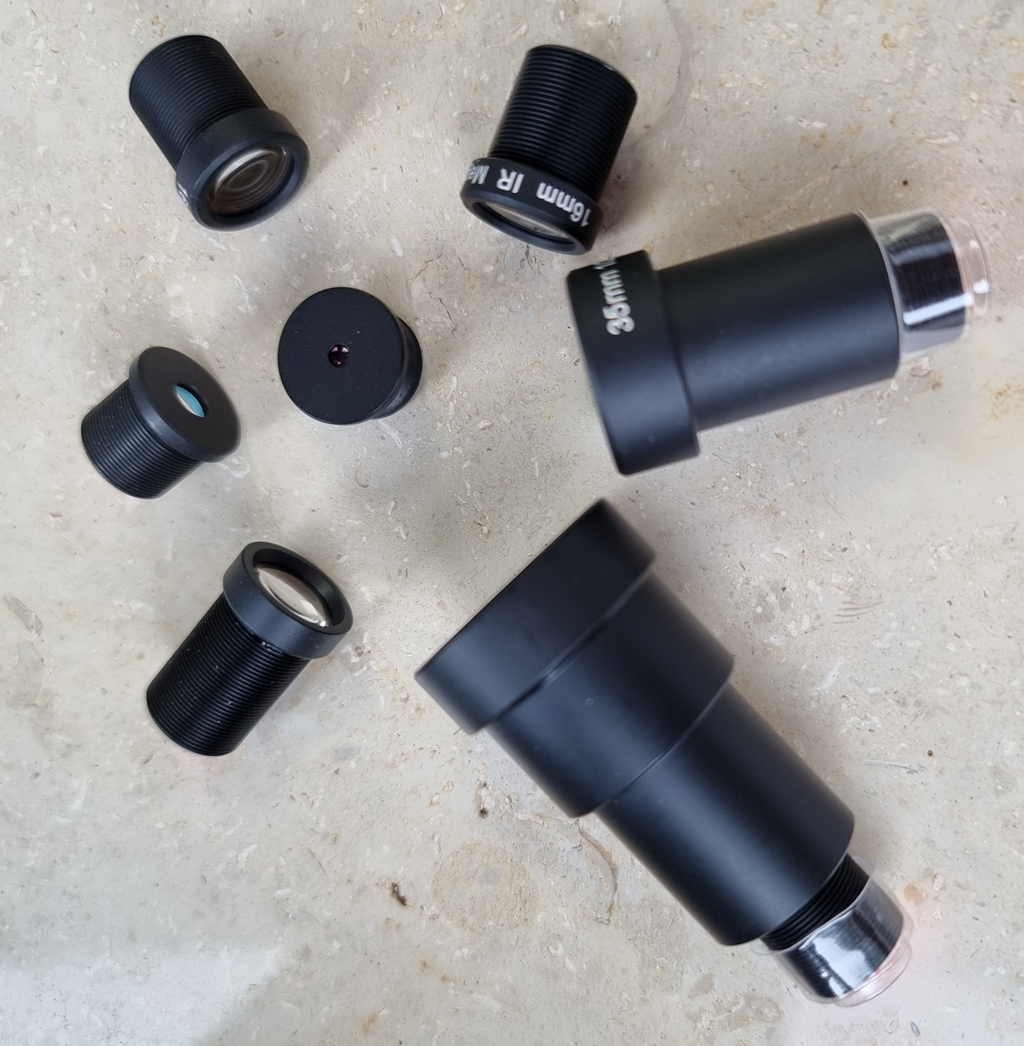

wechselbare 3MP Objektive (mit IR-Cut-Filter):
F=50mm, F=35mm, F=25mm, F=16mm, F=12mm, F=10.3mm, F=8mm, F=7.6mm, F=6mm, F=2mm

Features:
• unauffällig
• kostengünstig
• modular
• FullHD
• POE
• WDR – Forensic Capture
• optional 5V DC - 48V DC

Technische Daten (laut Hersteller):

Camera
Image Sensor	1/2.9” (effective) progressive scan RGB CMOS
Lens	Fixed iris, fixed focus, pinhole 3.7 mm, F2.5 Horizontal field of view: 91° Vertical field of view: 45°
Minimum illumination	Color: 0.27 lux
Shutter speed	1/32500 to 2 s
Video
Video compression	H.264 (MPEG-4 Part 10/AVC) Baseline, Main and High Profiles Motion JPEG
Resolution	1080p
Frame rate	25/30 fps (50/60 Hz)
Video streaming	Multiple, individually configurable streams in H.264 and Motion JPEG Axis Zipstream technology in H.264 Controllable frame rate and bandwidth VBR/ABR/MBR H.264
Image settings	Compression, color, brightness, sharpness, contrast, white balance, exposure value, exposure control, exposure zones, local contrast, rotation, corridor format, WDR - forensic capture, text and image overlay, privacy mask, mirroring of images
Compression Standard
Video Compression	H.264 (Baseline/Main/High Profile) /MJPEG/H.265
Video Bit Rate	256 Kbps to 16 Mbps
Network
Security	Password protection, IP address filtering, HTTPSa encryption, IEEE 802.1X (EAP-TLS)a network access control, Digest authentication, User access log, Centralized certificate management, brute force delay protection, signed firmware
Supported protocols	IPv4, IPv6 USGv6, HTTP, HTTPSa, ssL/TLSa, QoS Layer 3 DiffServ, FTP, CIFS/SMB, SMTP, Bonjour, UPnPTM, SNMPv1/v2c/v3 (MIB-II), DNS, DynDNS, NTP, RTSP, RTP, SFTP, TCP, UDP, IGMPv1/v2/v3, RTCP, ICMP, DHCP, ARP, SOCKS, ssH, LLDP, MQTT v3.1.1
System integration
Application Programming Interface	Open API for software integration, One-click cloud connection ONVIF® Profile G, ONVIF® Profile S, and ONVIF® Profile T, specification at onvif.org
Event triggers	Analytics, Edge storage events
Event actions	File upload: email, FTP, HTTP, HTTPS, network share Notification: email, HTTP, HTTPS and TCP Pre- and post-alarm video buffering Send SNMP trap, WDR mode
Built-in installation aids	Pixel counter
Data streaming	Event data
Analytics
Applications	Included AXIS Motion Guard, AXIS Fence Guard, AXIS Loitering Guard, AXIS Video Motion Detection Supported AXIS Cross Line Detection Support for AXIS Camera Application Platform enabling installation of third-party applications, see axis.com/acap
General
Casing	AXIS P12 Mk II Main Unit: Steel and plastic Sensor unit: Plastic, aluminum
Sustainability	PVC free
Memory	512 MB RAM, 256 MB Flash
Power	Power over Ethernet IEEE 802.3af/802.3at Type 1 Class 2 Max 4.0 W, typical 2.5 W
Connectors	Female RJ45 for 10BASE-T/100BASE-TX PoE RJ12 for sensor unit
Storage	Support for microSD/microSDHC/microSDXC card and encryption Recording to network-attached storage (NAS)
Operating conditions	-20 °C to 50 °C (-4 °F to 122 °F) Humidity 10-85% RH (non-condensing)
Storage conditions	-40 °C to 65 °C (-40 °F to 149 °F) Humidity 5-95% RH (non-condensing)
Approvals	EMC EN 55032 Class B, EN 55024, EN 61000-6-1, EN 61000-6-2, FCC Part 15 Subpart B Class B, VCCI Class B, RCM AS/NZS CISPR 32 Class B, ICES-003 Class B, KCC KN32 Class B, KN35 Safety IEC/EN/UL 62368-1, IS 13252 Environment EN 50581, IEC 60529 IP3X, IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-14, IEC 60068-2-78, IEC 60068-2-6, IEC 60068-2-27 Network NIST SP500-267
Dimensions	Main Unit: 16 x 46 x 109 mm (0.6 x 1.8 x 4.3 in) Sensor Unit: 28 x 24 x 20 mm (1.1 x 0.9 x 0.8 in) Sensor unit cable: 8 m (26 ft)
Weight	Main Unit: 72 g (0.16 lb) Sensor Unit: 12.2 g (0.03 lb) Sensor unit cable: 128 g (0.28 lb)

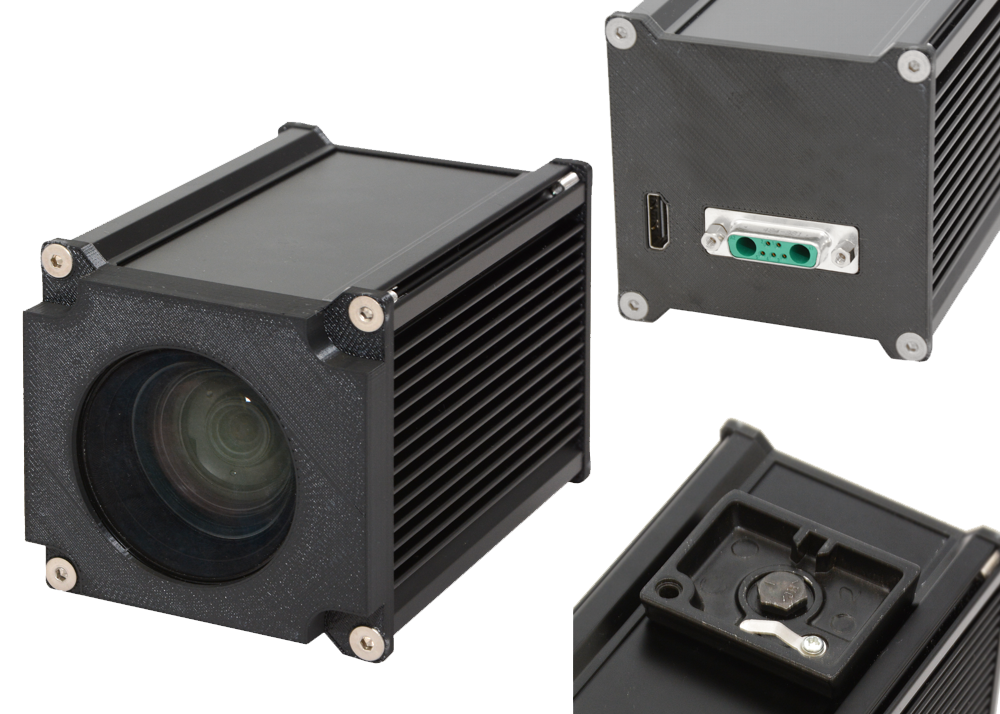

4K-Kamera

Die mit einem hochwertigen 1/2.3'' Exmor R CMOS Sensor ausgestattete Kamera erreicht die 4K-Auflösung und damit bei 30 fps eine um 4x höhere Auflösung als Full HD.

Die Kameram verfügt über einen 12x optischen Zoom. Dank neuester Zoomtechnologie wird ein effektiver Zoomfaktor von 20x erreicht.
Dieser ermöglicht in Verbindung mit der 4K-Auflösung (3840 x 2160 Pixel) die Erfassung selbst kleinster Details.

Um höchstmögliche Bildqualität auch bei schwierigen Lichtverhältnissen zu erreichen, ist die Farbkamera mit Funktionen wie Visibility Enhancement, Advanced Noise Reduction, Defog Mode, Auto ICR, Gegenlicht-Kompensation uvm. ausgestattet.

Einfache Integration der Kamera - z.B. in den Bereichen Medical, überwachung, Inspektion, Videokonferenz uvm.
Die Steuerung erfolgt per VISCA-Protokoll über die serielle RS-232-Schnittstelle.

Technische Daten (laut Hersteller):

Videosignal 4K	QFHD (3840 x 2160) / 29,97 / 25
Videosignal Full HD	1080p / 59.94 /50 / 29,97 / 251080i / 59.94 /50
Videosignal HD	720p/ 59.94 /50 / 29,97 / 25
Brennweite	3,9 mm - 46,8 (F1,8 - F2,0)
Bildwinkel 4K	73,4° (Wide) - 6,2° (Tele)
Bildwinkel Full HD	tbd
M.O.D.	10 mm (Wide) 1500 mm (Tele)
Autofokus	Ja
Min. Beleuchtungsstärke	> 0,75 lx (1/30 s, 50%, High Sensitivity mode On)
Empfohlene Beleuchtungsstärke	100 lx bis 100.000 lx
S/N Ratio	tbd
Electronic Shutter	1/1 - 1/10000 s (22 Steps)
Electronic / Slow Shutter	Ja
Spot AE	Ja
Slow AE Response	max. 10 Minuten
Gegenlichtkompensation	On / Off
Wide Dynamic Range	Nein
De-fog / De-mist	On / Off (via Visibility Enhancer)
Gain	Auto / Manual (0 bis 33 step) Max. Gain Limit (9 bis 33 step)
Digitale Rauschreduzierung	On / Off
Weißabgleich	Auto, ATW, One-Push, Manual, Indoor, Outdoor, Outdoor Auto, Sodium Vapor Lamp (Fix/ Auto / Outdoor Auto)
Tag-/Nacht-Funktion	On / Off / Auto / Threshold Enabled
StableZoom	Nein
Bildstabilisator	Nein
Spherical Privacy Zone Masking	48 Bereiche mit PTZ-Steuerung
Motion Detection Alarm	Ja
Picture Freeze	On / Off
Color Enhancement	On / Off
Nega Art	Nein
Black & White	Ja
E-Flip	Ja
Mirror Image	Nein
Title Display	20 Zeichen/Zeile max. 11 Zeilen
Temperature Readout	tbd
Video Output	HDMI kompatibel: Digital: Y, Cb, Cr 4:2:2 HD: Digital: R,G,B 4:4:4
Kamerasteuerung	VISCA Protocol (CMOS 3,1 V)
Presets	16 + 1
Spannungsversorgung	6 bis 12 VDC
Stromverbrauch	2,9W (3.7 W bei Motor-Betrieb)
Betriebstemperatur	–5 °C bis +60 °C
Luftfeuchtigkeit (im Betrieb)	20% bis 80%
Lagertemperatur	–20 °C bis +60 °C
Luftfeuchtigkeit (bei Lagerung)	20% bis 95%

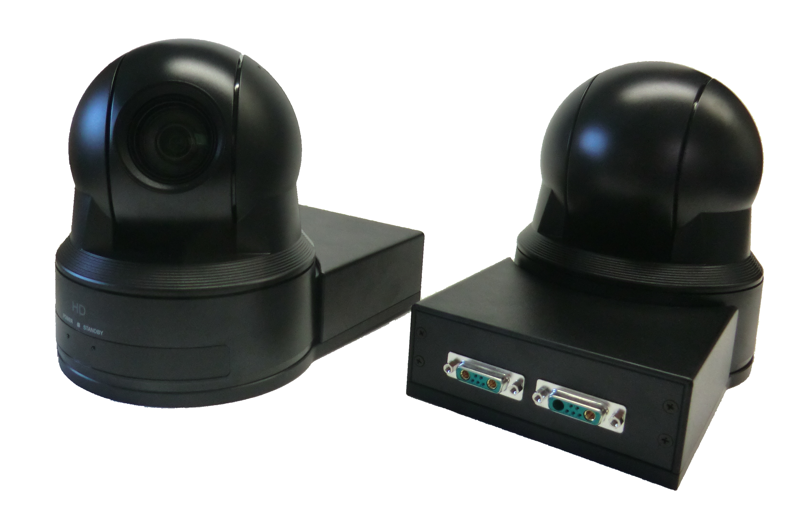

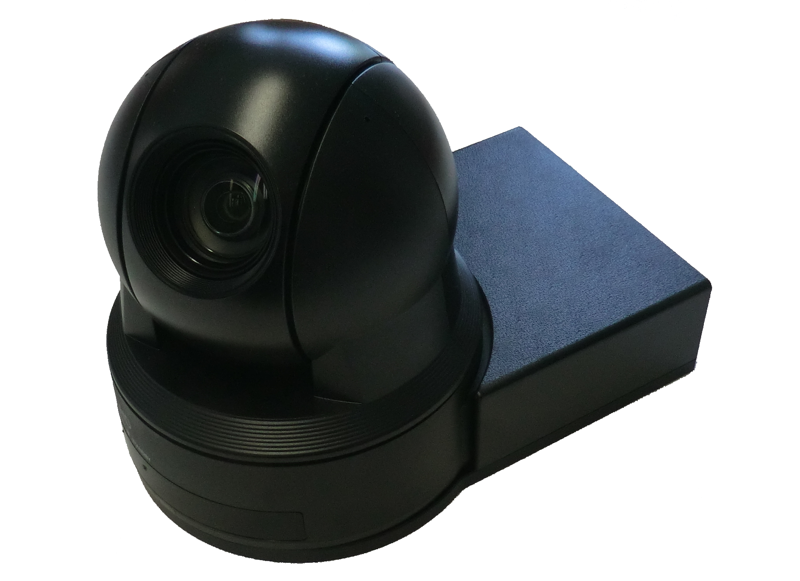

EVI-HD2-SP

EVI-HD2-SP mit Gehäuse

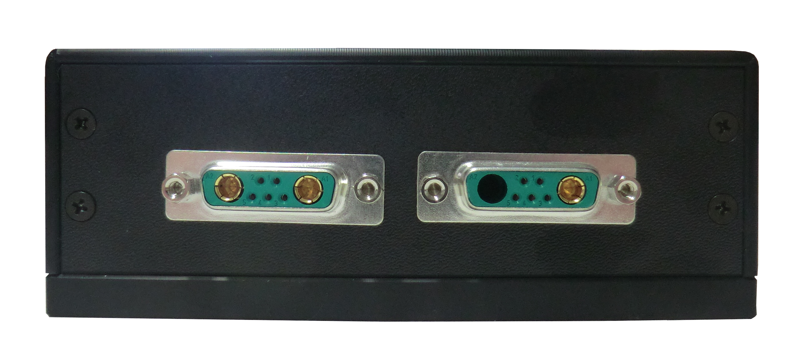

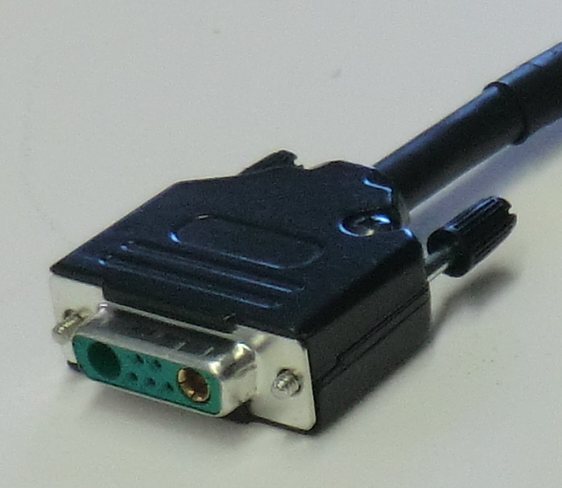

EVI-HD2-SP Multikabel Anschluss

EVI-HD2-SP schwarz

EVI-HD2-SP weiß

Die EVI-HD2-SP HD PTZ-Kamera (Pan/Tilt/Zoom-Camera) verfügt über einen 1/3" 'Exmor' CMOS Sensor und ein 20-fach optisches Zoomobjektiv.

Sie ist in den Farben schwarz und weiß erhältlich.

Technische Daten (laut Hersteller):

Image sensor	1/2.8-type Exmor CMOS
Signal system - HD	1080p/29.97, 1080p/25, 1080i/59.94 (frame out 1080PsF29.97), 1080i/50 (frame out 1080PsF25), 720p/59.94, 720p/50, 720p/29.97, 720p/25
Signal system - SD	PAL
Lens - Focal lengtd	f=4.7 mm (wide) to 94.0 mm (tele) F1.6 to F3.5
Lens - Optical zoom	20x
Lens - Digital zoom	12x
Min. object distance	10 mm (wide) - 800 mm (tele) *Default: 290 mm
Horizontal viewing angle	55.4 degres (wide) to 2.9 degrees (tele) (1080 mode)
Focus systems	Auto, One-push AF, Manual, Infinity
Min. illumination	High sensitivity mode: 0.5 lx (F1.6, 50 IRE) Normal mode: 1.7 lx (F1.6, 50 IRE)
Shutter speed	1 to 1/10,000 s
Gain	Auto/Manual/Max. AE Gain Limit (-3 to 28 dB, 2 dB steps)
White balance	Auto, Indoor, Outdoor, One-push, Manual
Wide-D	Yes
Exposure control	Auto, Manual, Priority mode (shutter priority & iris priority), Bright, EV compensation, Slow Shutter AE
Auto ICR	Yes
S/N ratio	More tdan 50 dB
Pan/Tilt - Angle - Pan	±170°
Pan/Tilt - Angle - Tilt	+90°/-20°
Pan/Tilt - Max. speed - Pan	100°/sec
Pan/Tilt - Max. speed - Tilt	90°/sec
Preset positions	6
Video output - HD	HD-SDI
Video output - SD	VBS
Camera control - Interface	RS-232C/RS-422
Camera control - Protocol	VISCA
Power requirements	DC 12 V
Power consumption	12 W
Operating temperature	0°C to 40°C (32°F to 104°F)
Storage temperature	-20°C to +60°C (-4°F to +140°F)
Mass	g
Dimensions (W x H x D)	x x mm
Body colour	Black, White

EVI-HDN-SP

EVI-HDN-SP schwarz

EVI-HDN-SP weiß

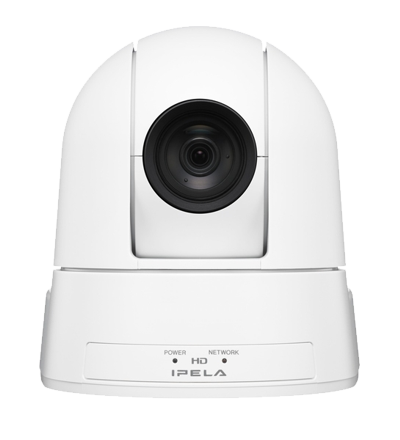

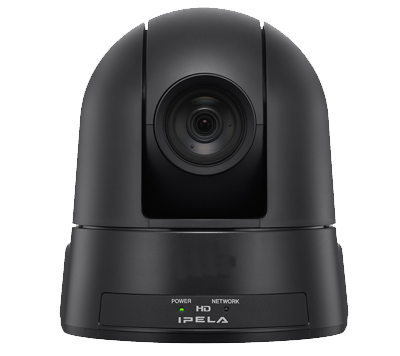

Die neue PTZ-Kamera mit 3G-SDI- und LAN-Schnittstelle eignet sich ideal für das Streamen von H.264 Full HD Video- und AAC Audiodaten via IP.
Bis zu 20 Clients können den reinen Videostream und bis zu 10 Clients den kombinierten Video-/Audio-Stream empfangen.

Steuerung:
Neben der direkten VISCA-Steuerung kann die Kamera über den LAN-Port mit mitgelieferter Software per Laptop gesteuert werden.

Technische Daten (laut Hersteller):

Deckenmontage	Ja
Videoformat (HD)	1.080p/59,94, 1.080p/50, 1.080p/29,97, 1.080p/25, 1.080i/59,94, 1.080i/50 720p/59,94, 720p/50, 720p/29,97, 720p/25
Videoformat (SD)	-
Hohe Auflösung	800 TV-Zeilen (Mitte)
Optischer Zoom (digitaler Zoom)	30-fach (12-fach)
HFOV	2,9° (Tele) - 63,7°(Breite)
Mindestlichtstärke (50 IRE)	1,4 Lux (F1,6, 50 IRE, High-Sensitivity-Modus Aus, 30 Bilder/s) 2,8 Lux (F1,6, 50 IRE, High-Sensitivity-Modus Aus, 60 Bilder/s) 0,35 Lux (F1,6, 50 IRE, High-Sensitivity-Modus Ein, 30 Bilder/s) 0,7 Lux (F1,6, 50 IRE, High-Sensitivity-Modus Ein, 60 Bilder/s)
Shutter-Geschwindigkeit	1 bis 1/10.000 s
Wide-D	View-DR (59,94 Bilder/s 90 dB/29,97 Bilder/s 130 db)
Brennweite	4,3 - 129 mm
Blende	F1,6 - F4,7
Schwenkbereich	±170 Grad
Neigewinkel	+90/-20 Grad
Schwenkgeschwindigkeit	1,1° ~ 100°/Sek, 0,5° ~60°/Sek (wählbar)
Neigegeschwindigkeit	0,5° ~90°/Sek
Voreingestellte Position	256 (die Positionsnummern 17 bis 256 werden nur im PTZF gespeichert)
I/F (Video)	3G-SDI
I/F (Steuerung)	RS-422 (Visca) RJ-45 (CGI)
Mikrofoneingang	RCA x 1 (LINE), Klinkenbuchse (ø 3,5)x 1 (MIC) (wählbar)
Kanäle	1 Kanal
Codec	AAC LC
Audioeinstellungsoption	Automatische Verstärkung (AGC) Ein/Aus Vereinfachter Equalizer
Abtastfrequenz	48 kHz
Betriebsspannung	12 V DC
Betriebstemperatur	0 bis +40 °C
Gewicht	Ca. g
Abmessungen (mm)	x x (B x H x T)
Gehäusefarbe	Schwarz-Weiß
Auflösung	1.920 x 1.080, 1.280 x 720, 1.024 x 576, 720 x 576, 720 x 480, 704 x 576, 640 x 480, 640 x 360, 352 x 288, 320 x 184 (H.264, JPEG)
Komprimierungsformat	H.264, JPEG
Maximale Bildwechselfrequenz	H.264: 60 Bilder/s (1920 x 1080) JPEG: 30 Bilder/s (1.920 x 1.080)
Bitrate-Komprimierung	CBR/VBR (wählbar)
Bereich Bitrate-Einstellungen	Bis zu 32 Mbit/s
Adaptive Rate Control	H.264
Bandbreitensteuerung	JPEG
Multistreaming-Funktion	3
Anzahl der Clients	20*
BS	MAC OS (nur kostenloses Viewer-Plug-in) Android/iOS (nur Smartphone-Viewer) Windows Vista (32 Bit) Ultimate Business Edition Windows 7 (32/64 Bit) Ultimate Professional Edition Windows 8 Pro (32/64 Bit) Microsoft DirectX 9.0c
Prozessor	Intel Corei7 2,8 GHz
Speicherkapazität	2 GB
Webbrowser	Microsoft Internet Explorer Ver. 8.0, Ver. 9.0, Ver. 10.0, Ver. 11.0 Firefox Ver. 19.2 (nur kostenloses Viewer-Plug-in) Safari Ver. 5.1 (nur kostenloses Viewer-Plug-in) Google Chrome Ver. 25.0 (nur kostenloses Viewer-Plug-in)
Protokolle	IPv4, TCP, UDP, ARP, ICMP, IGMP*, HTTP, DHCP, DNS, NTP, RTP/RTCP, RTSP over TCP, RTSP over HTTP, IPv6, HTTPS, SNMP (v1, v2c, v3), SSL

EVI-H11-SP

Die High Definition Zoomkamera verfügt über einen 1/3" HD CMOS Sensor mit fast 2 Mio. effektiven Pixeln und liefert 1080i und 720p Signale.

Eine neuartige Tag-Nacht-Funktion ermöglicht die Aufnahme hochauflösender Farbbilder am Tag und klarer SW-Bilder bei Nacht bei einer minimalen Lichtempfindlichkeit von 1 lx.

Die Kamera erlaubt die Ausgabe von Videobildern sowohl im HD- als auch im SD-Format und verfügt über ein 10-fach optisches Zoomobjektiv sowie Funktionen wie Picture Freeze, SPOT AE, Slow Shutter, etc.

Technische Daten (laut Hersteller):

Videosignal HD	1080i /59.94 /50 720p /59.94 /50
Videosignal SD	PAL / NTSC
Brennweite	5,1 - 51 mm; (F1,8 - F2,1)
Bildwinkel 1080	50° (Wide) - 5,4° (Tele)
Bildwinkel 720	50° (Wide) - 5,4° (Tele)
M.O.D.	10 mm (Wide) 800 mm (Tele)
Autofokus	Ja
Min. Beleuchtungsstärke	1.0 lx (ICR on), 12 lx (ICR off)
Empfohlene Beleuchtungsstärke	100 lx bis 100000 lx
SNR	50 dB
Electronic Shutter	1/2 - 1/10000 s (21 Steps)
Electronic / Slow Shutter	Ja
Spot AE	Ja
Slow AE Response	-
Gegenlichtkompensation	On / Off
Wide Dynamic	-
Gain	Auto / Manual (–3 dB to +18 dB, 8 steps)
Digitale Rauschreduzierung	-
Weißabgleich	Auto, One-Push, Manual Indoor, Outdoor
Tag-/Nacht-Funktion	On / Off / Auto / Threshold Enabled
StableZoom	-
Bildstabilisator	-
Spherical Privacy Zone Masking	24 Bereiche mit PTZ-Steuerung
Motion Detection Alarm	Ja (bis zu 4 Bereiche)
Picture Freeze	Ja
Color Enhancement	-
Nega Art	Ja
Black & White	Ja
E-Flip	Ja
Mirror Image	Ja
Title Display	20 Zeichen/Zeile max. 11 Zeilen
Temerature Readout	-
Video Output	HD: Analog Component (Y/Pb/Pr) Digital: LVDS SD: Analog VBS, YC
Kamerasteuerung	VISCA Protocol (RS232 / TTL-Pegel)
Presets	6 + 1
Spannungsversorgung	6 bis 12 VDC
Stromverbrauch	4.8 W
Betriebstemperatur	0 °C bis +45 °C
Betriebsfeuchtigkeit	20% bis 80%
Lagertemperatur	–20 °C bis +60 °C
Lagerfeuchtigkeit	20% bis 95%

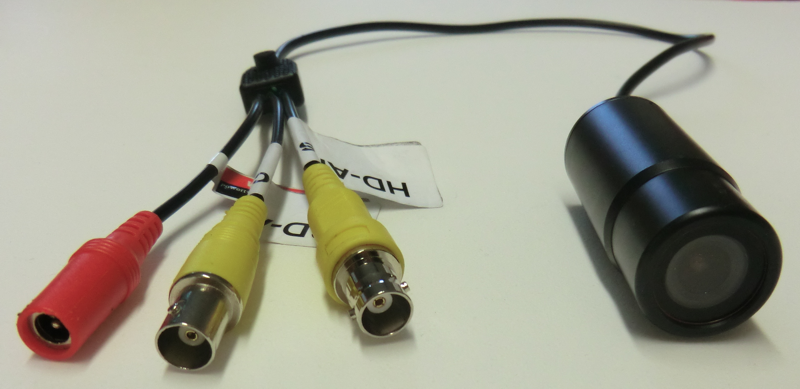

HD und SD Fingerkamera

Die HD und SD Fingerkamera verfügt über einen HD-SDI- und einen analogen BNC-Ausgang.

Dank IP66 Schutzklasse ist sie hervorragend in rauhen Umgebungen einsetzbar.

Technische Daten (laut Hersteller):

Aufnahmesensor	1/3" Panasonic CMOS
Abtastung	Progressive Scan
Aktive Bildelemente	1944(H) x 1092(V)
Videoausgang	HD-SDI / TV (PAL/NTSC)
Auflösung	1080p (25/30bps), 720p (50/60bps)
Synchronisation	Intern
Objektiv	3,7 mm
Digitaler Zoom	Ja, schaltbar (112-stufig)
Lichtempfindlichkeit	0,1 Lux (50IRE, F1.2)
Sens-up (Bildintegration)	x2 ~ x4
Wide Dynamic Range (WDR)	D-WDR, An/Aus (x1~x15)
Bewegungserkennung	An/Aus (4 Zonen)
Gegenlichtkompensation	An/Aus
Rauschunterdrückung (DNR)	3D-DNR, einstellbar
Spitzlichtaustastung (HLC)	Ja (einstellbar)
Weißabgleich	ATW/AWC/Außen/Innen/Manuell
Elektronische Blende	1/50 ~ 1/30.000 Sek.
Verstärkungsregelung	Aus /Niedrig /Hoch (schaltbar)
Signal/Rauschabstand	> 50 dB (AGC Aus)
Bedienung	OSD
Privatzonenmaskierung	Ja, 32 Zonen
Schutzart	IP66
Gehäuse/Material	Aluminium
Farbe	schwarz
Anschlussart	Kabelpeitsche
Spannungsversorgung	12 VDC
Stromaufnahme	max. 120 mA
zul. Arbeitstemperatur	-10 °C ~ +50 °C
Abmessungen	L: 80 mm x B: 32 mm x H: 33 mm
Gewicht	150g (ohne Halter)
Lieferumfang	Wand-/Deckenhalter, Schrauben, Bedienungsanleitung, Kabelpeitsche 12VDC/HD-SDI/Video(BNC)

EVI-D980-SP

EVI-D980-SP schwarz

EVI-D980-SP weiß

Die EVI-D980-SP Schwenk-Neige-Kamera verfügt über ein 18x optischen Zoom (12x digital) und einen 1/4" CCD.
Die hochwertige Farbkamera mit E-Flip-Funktion eignet sich auch für die Deckenmontage und deckt einen Schwenkbereich von 340° und einen Neigebereich von 110° ab.

Sie ist in den Farben schwarz und weiß erhältlich.

Technische Daten (laut Hersteller):

Bildsensor	1/4“-CCD
Signalsystem – SD	NTSC/PAL
Objektiv – Brennweite	f = -4,1 mm (Weit) bis 73,8 mm (Tele) F1,4 bis F3,0
Objektiv – Optischer Zoom	18-fach
Objektiv – Digitaler Zoom	12-fach
Mindestabstand zum Objekt	10 mm (Weitwinkel) – 800 mm (Tele) *Standard: 290 mm
Horizontaler Betrachtungswinkel	48,0 Grad (Weitwinkel) bis 2,8 Grad (Tele)
Fokussierungssysteme	Auto, One-Push, AF, Manuell, Endlos
Min. Beleuchtung	0,4 Lux F:1,4, 50 IRE)
Verschlusszeit	1 bis 1/10.000 s
Verstärkung	Auto/Manuell/Max. AE-Verstärkungslimit (-3 bis +28 dB, in Stufen von 2 dB)
Weißabgleich	Auto, Innen, Außen, One-Push, Manuell
Wide-D	Nein
Belichtungssteuerung	Auto, Manuell, Priority-Modus (Shutter- und Blendenautomatik), Hell, EV-Ausgleich, Slow Shutter AE
ICR-Automatik	Nein
Signalrauschabstand	Mehr als 50 dB (3D-Rauschunterdrückung)
Schwenken/Neigen – Winkel – Schwenken	±170°
Schwenken/Neigen – Winkel – Neigen	+90°/-20°
Schwenken/Neigen – Max. Geschwindigkeit – Schwenken	100°/s
Schwenken/Neigen – Max. Geschwindigkeit – Neigen	90°/s
Voreingestellte Positionen	6
Videoausgang – SD	VBS, Y/C
Kamerasteuerung – Schnittstelle	RS-232C/RS-422
Kamerasteuerung – Protokoll	VISCA
Betriebsspannung	12 V DC
Leistungsaufnahme	6 W
Betriebstemperatur	0 bis +40 °C
Lagertemperatur	-20 °C bis +60 °C
Gewicht	g
Abmessungen (B x H x T)	mm x mm x mm
Gehäusefarbe	Schwarz, Weiß
Mitgeliefertes Zubehör	Netzteil Bedienungsanleitung RS-422-Anschluss

EVI-D998-SP

EVI-D998-SP schwarz

EVI-D998-SP weiß

Die EVI-D998-SP Schwenk-Neige-Kamera verfügt über einen 28x optischen Zoom (12x digital) und einen 1/4" EXview HAD CCD.
Die hochwertige Farbkamera mit E-Flip-Funktion eignet sich auch für die Deckenmontage und deckt einen Schwenkbereich von 340° sowie einen Neigebereich von 110° ab.
Sie verfügt über Autofokus, automatischen Weißabgleich und Belichtungsautomatik und ist in den Farben schwarz und weiß erhältlich.

Technische Daten (laut Hersteller):

Bildsensor	"1/4""-EXview HAD-CCD"
Signalsystem – SD	PAL
Objektiv – Brennweite	f = 3,5 mm (Weit) bis 98,0 mm (Tele) F1,35 bis F3,7
Objektiv – Optischer Zoom	28-fach
Objektiv – Digitaler Zoom	12-fach
Mindestabstand zum Objekt	10 mm (Weitwinkel) – 1.500 mm (Tele) *Standard: 300 mm
Horizontaler Betrachtungswinkel	55,8 Grad (Weitwinkel) bis 2,1 Grad (Tele)
Fokussierungssysteme	Auto, One-Push, AF, Manuell, Endlos
Min. Beleuchtung	0,65 Lux (F1,35, 50 IRE)
Verschlusszeit	1 bis 1/10.000 s
Verstärkung	Auto/Manuell/Max. AE-Verstärkungslimit (-3 bis 28 dB, in Stufen von 2 dB)
Weißabgleich	Auto, Innen, Außen, One-Push, Manuell
Wide-D	Ja
Belichtungssteuerung	Auto, Manuell, Priority-Modus (Shutter- und Blendenautomatik), Hell, EV-Ausgleich, Slow Shutter AE
ICR-Automatik	Ja
Signalrauschabstand	Mehr als 50 dB (3D-Rauschunterdrückung)
Schwenken/Neigen – Winkel – Schwenken	±170°
Schwenken/Neigen – Winkel – Neigen	+90°/-20°
Schwenken/Neigen – Max. Geschwindigkeit – Schwenken	100°/s
Schwenken/Neigen – Max. Geschwindigkeit – Neigen	90°/s
Voreingestellte Positionen	6
Videoausgang – SD	VBS, Y/C
Kamerasteuerung – Schnittstelle	RS-232C/RS-422
Kamerasteuerung – Protokoll	VISCA
Betriebsspannung	12 V DC
Leistungsaufnahme	8 W
Betriebstemperatur	0 bis +40 °C
Lagertemperatur	-20 °C bis +60 °C
Gewicht	g
Abmessungen (B x H x T)	x x x mm
Gehäusefarbe	Schwarz, Weiß
Mitgeliefertes Zubehör	Netzteil Bedienungsanleitung RS-422-Anschluss

Kamerakoffer

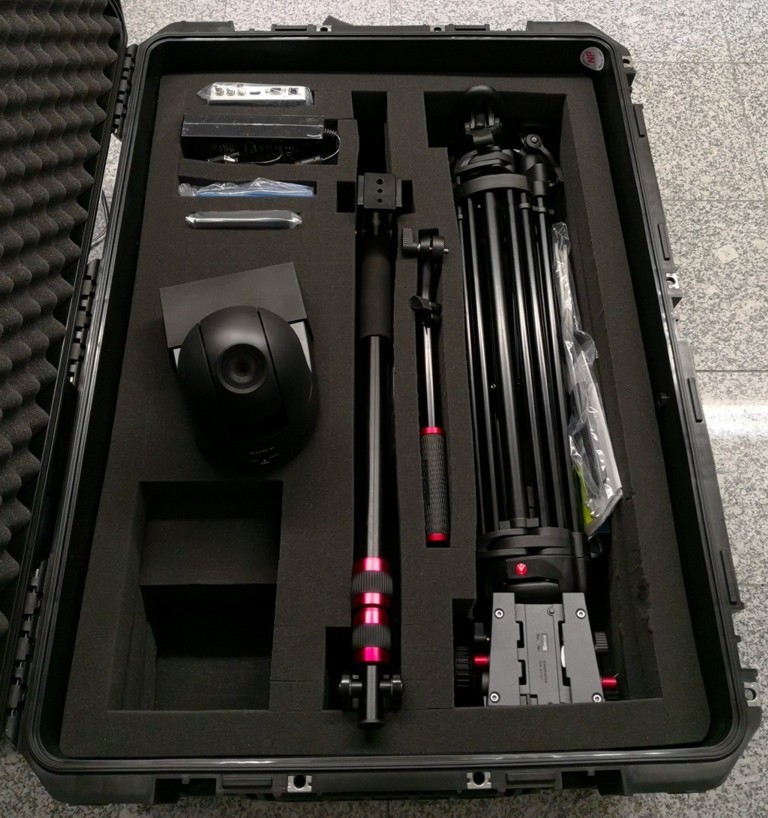

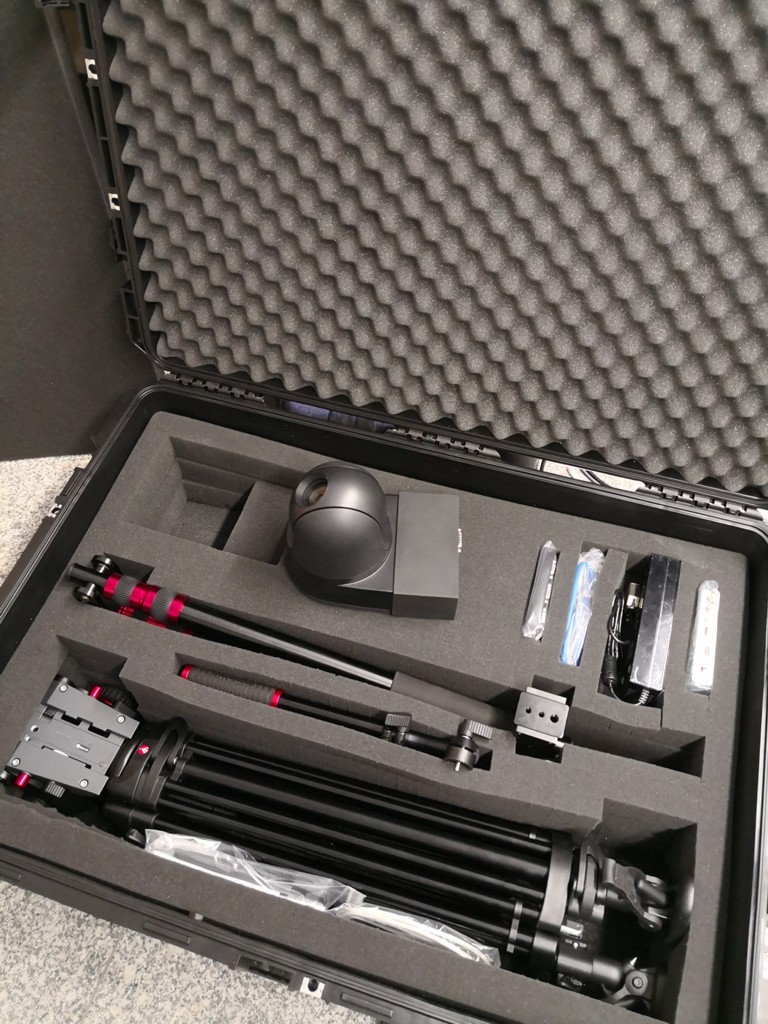

Kamerakoffer, gepolsterte Hartschale

Mobile Prüfstandsüberwachung. Sicher und einfach zu transportieren.

Unser Kamerakoffer ist ideal für den Einsatz in Umgebungen, in denen ein Kameraset mehrere Prüfstellen abdeckt.
Die Ausrüstung ist komfortabel und sicher verstaut und lässt sich so leicht von Prüfstand zu Prüfstand transportieren.

Neben der obligatorischen Kamera enthält der Koffer alle erforderlichen Anschlusskabel, sowie ein Stativ.
Optional lässt sich der Inhalt und dessen Facheinteilung nach Kundenwunsch anpassen.

Kamerakoffer enthält:
• HD Kamera
• Anschlusskabel
• Tripod-Stativ
• Galgenstativ
• Software

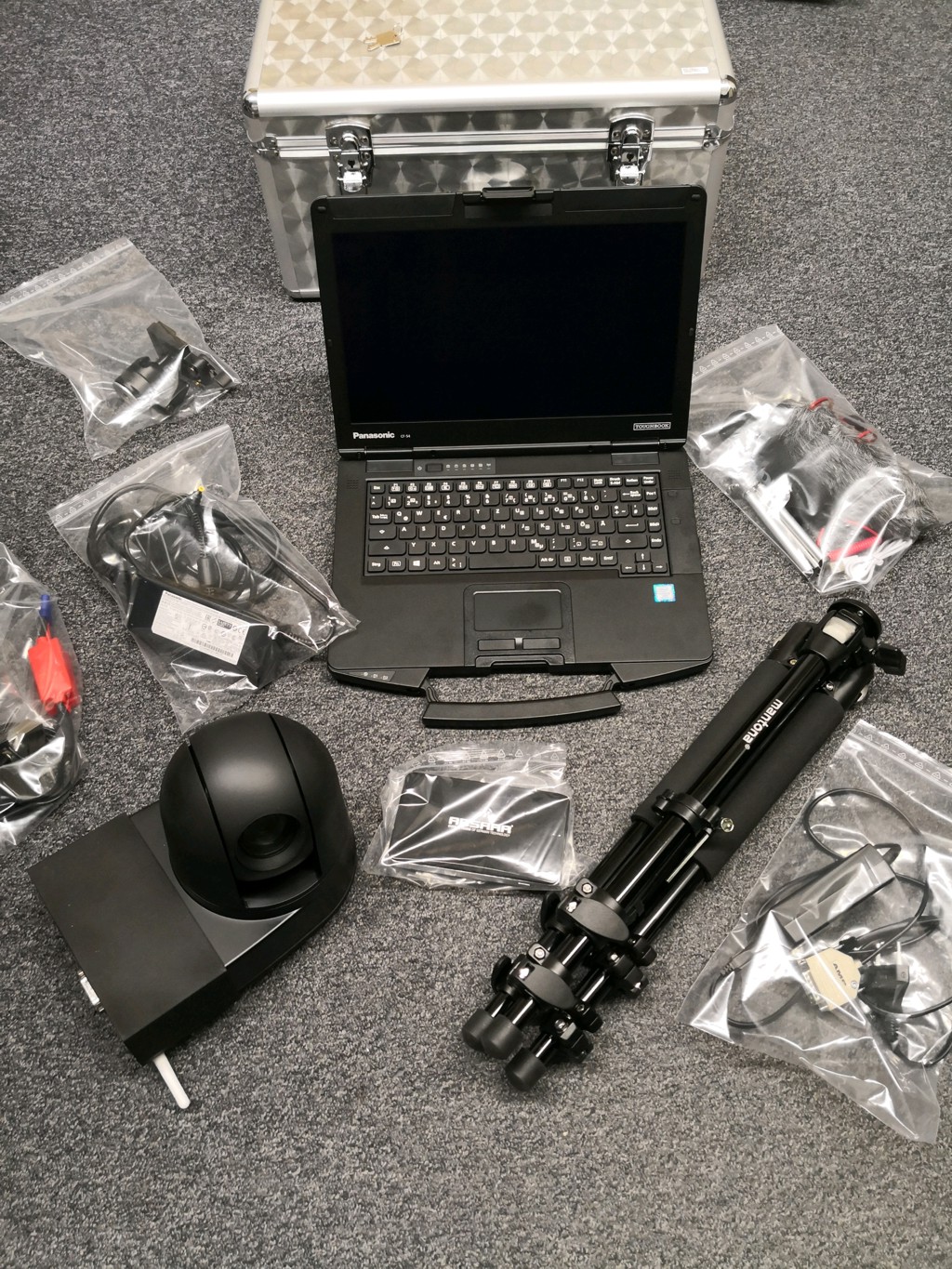

Kamerakoffer LTE

Mobile Videoüberwachung. Sicher und einfach zu transportieren.

Unser Kamerakoffer LTE ist ideal für den Einsatz bei nicht ortsfesten Überwachungsaufgaben.

Die Ausrüstung ist komfortabel und sicher verstaut und lässt sich so leicht transportieren.

Neben der Kamera enthält der Koffer einen Mobilfunkrouter, ein Stativ, sowie alle erforderlichen Anschlusskabel.
Optional lässt sich der Inhalt und dessen Facheinteilung nach Kundenwunsch anpassen.

Kamerazugriff:
Der Zugriff auf die Kamera ist von jedem PC, Notebook, Tablet oder Smartphone über das
Internet möglich. Optional kann der Zugriff beschränkt werden.

SIM-Karte (nicht enthalten):
Es ist eine SIM-Karte mit öffentlicher IP-Adresse notwendig.

Kamerakoffer enthält:
• Mobilfunkrouter
• HD Kamera
• Anschlusskabel
• Tripod-Stativ
• Software

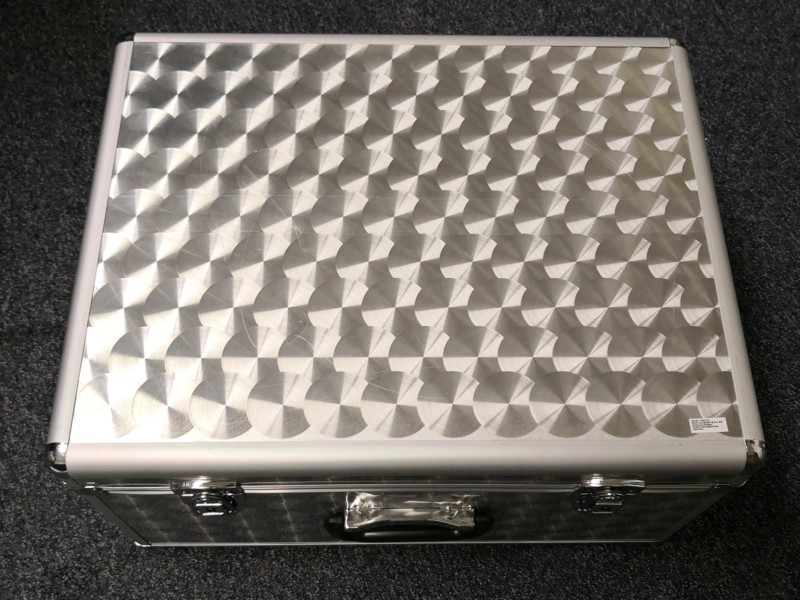

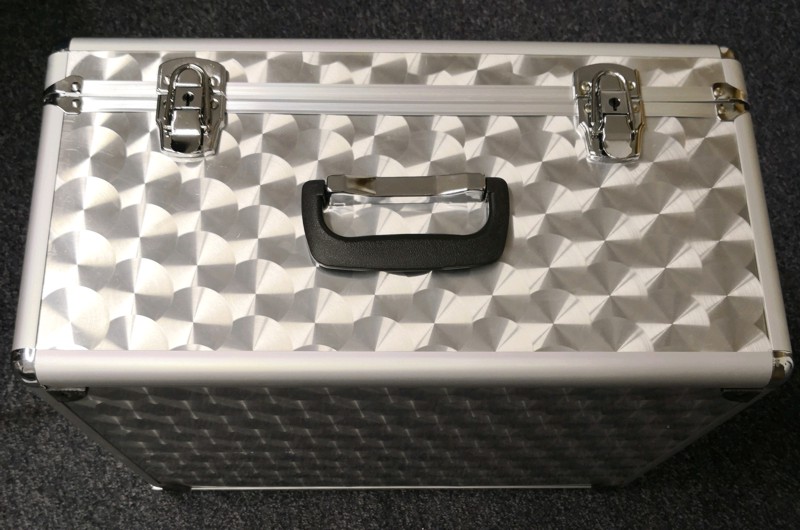

Kamerakoffer WLAN

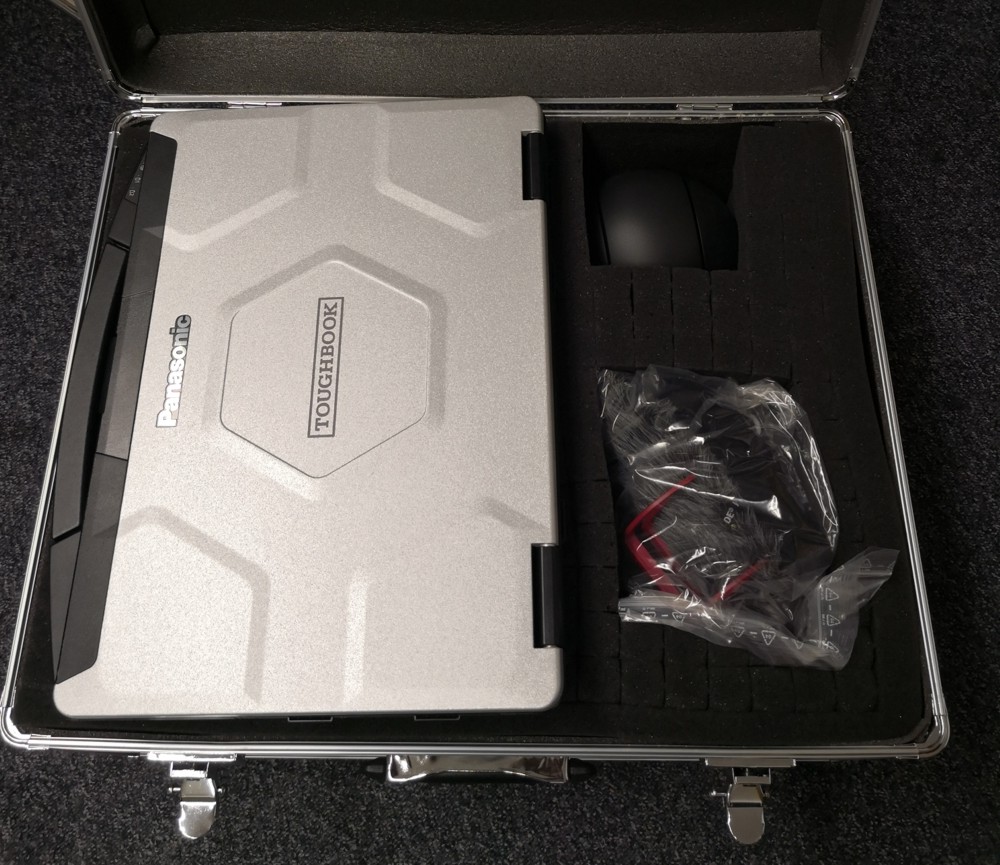

Kamerakoffer WLAN, Notebook

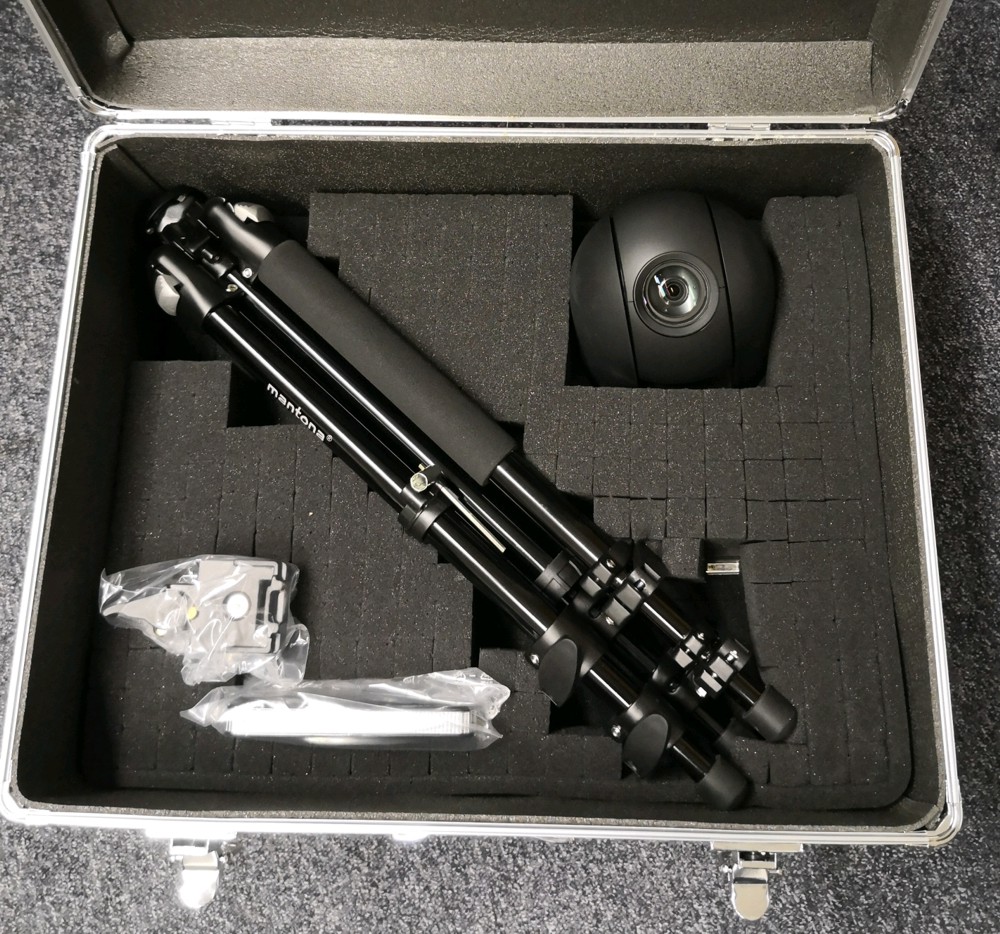

Kamerakoffer WLAN, Kamera mit Stativ

Mobile Prüfstandsüberwachung. Sicher und einfach zu transportieren.

Unser Kamerakoffer WLAN ist ideal für den Einsatz in Umgebungen, in denen ein Kameraset mehrere Prüfstellen abdeckt.
Die Ausrüstung ist komfortabel und sicher verstaut und lässt sich so leicht von Prüfstand zu Prüfstand transportieren.

Neben einer wlanfähigen Kamera enthält der Koffer ein Stativ, sowie ein Steuerungs- und Aufnahme-Notebook.
Optional lässt sich der Inhalt und dessen Facheinteilung nach Kundenwunsch anpassen.

Videobild und Audio:
Das mitgelieferte Notebook empfängt den Video- und Audiostream der Kamera per WLAN.

Steuerung, Zoom und Fokus:
Die Kamera wird über WLAN mit der mitgelieferten Software per Laptop gesteuert.
Des Weiteren können der Zoom und der Fokus eingestellt werden.

Kamerakoffer enthält:
• HD Kamera, wlanfähig
• Anschlusskabel
• Tripod-Stativ
• Notebook
• Software

Technische Daten (laut Hersteller):

Deckenmontage	Ja
Videoformat (HD)	1.080p/59,94, 1.080p/50, 1.080p/29,97, 1.080p/25, 1.080i/59,94, 1.080i/50 720p/59,94, 720p/50, 720p/29,97, 720p/25
Videoformat (SD)	-
Hohe Auflösung	800 TV-Zeilen (Mitte)
Optischer Zoom (digitaler Zoom)	30-fach (12-fach)
HFOV	2,9° (Tele) - 63,7°(Breite)
Mindestlichtstärke (50 IRE)	1,4 Lux (F1,6, 50 IRE, High-Sensitivity-Modus Aus, 30 Bilder/s) 2,8 Lux (F1,6, 50 IRE, High-Sensitivity-Modus Aus, 60 Bilder/s) 0,35 Lux (F1,6, 50 IRE, High-Sensitivity-Modus Ein, 30 Bilder/s) 0,7 Lux (F1,6, 50 IRE, High-Sensitivity-Modus Ein, 60 Bilder/s)
Shutter-Geschwindigkeit	1 bis 1/10.000 s
Wide-D	View-DR (59,94 Bilder/s 90 dB/29,97 Bilder/s 130 db)
Brennweite	4,3 - 129 mm
Blende	F1,6 - F4,7
Schwenkbereich	±170 Grad
Neigewinkel	+90/-20 Grad
Schwenkgeschwindigkeit	1,1° ~ 100°/Sek, 0,5° ~60°/Sek (wählbar)
Neigegeschwindigkeit	0,5° ~90°/Sek
Voreingestellte Position	256 (die Positionsnummern 17 bis 256 werden nur im PTZF gespeichert)
I/F (Video)	3G-SDI
I/F (Steuerung)	RS-422 (Visca) RJ-45 (CGI)
Mikrofoneingang	RCA x 1 (LINE), Klinkenbuchse (ø 3,5)x 1 (MIC) (wählbar)
Kanäle	1 Kanal
Codec	AAC LC
Audioeinstellungsoption	Automatische Verstärkung (AGC) Ein/Aus Vereinfachter Equalizer
Abtastfrequenz	48 kHz
Betriebsspannung	12 V DC
Betriebstemperatur	0 bis +40 °C
Gewicht	Ca. g
Abmessungen (mm)	x x (B x H x T)
Gehäusefarbe	Schwarz-Weiß
Auflösung	1.920 x 1.080, 1.280 x 720, 1.024 x 576, 720 x 576, 720 x 480, 704 x 576, 640 x 480, 640 x 360, 352 x 288, 320 x 184 (H.264, JPEG)
Komprimierungsformat	H.264, JPEG
Maximale Bildwechselfrequenz	H.264: 60 Bilder/s (1920 x 1080) JPEG: 30 Bilder/s (1.920 x 1.080)
Bitrate-Komprimierung	CBR/VBR (wählbar)
Bereich Bitrate-Einstellungen	Bis zu 32 Mbit/s
Adaptive Rate Control	H.264
Bandbreitensteuerung	JPEG
Multistreaming-Funktion	3
Anzahl der Clients	20*
BS	MAC OS (nur kostenloses Viewer-Plug-in) Android/iOS (nur Smartphone-Viewer) Windows Vista (32 Bit) Ultimate Business Edition Windows 7 (32/64 Bit) Ultimate Professional Edition Windows 8 Pro (32/64 Bit) Microsoft DirectX 9.0c
Prozessor	Intel Corei7 2,8 GHz
Speicherkapazität	2 GB
Webbrowser	Microsoft Internet Explorer Ver. 8.0, Ver. 9.0, Ver. 10.0, Ver. 11.0 Firefox Ver. 19.2 (nur kostenloses Viewer-Plug-in) Safari Ver. 5.1 (nur kostenloses Viewer-Plug-in) Google Chrome Ver. 25.0 (nur kostenloses Viewer-Plug-in)
Protokolle	IPv4, TCP, UDP, ARP, ICMP, IGMP*, HTTP, DHCP, DNS, NTP, RTP/RTCP, RTSP over TCP, RTSP over HTTP, IPv6, HTTPS, SNMP (v1, v2c, v3), SSL

Endoskop mit Lichtquelle

Endoskop Transportkoffer

Endoskop

Lichtquelle

Verschaffen Sie sich auch an schwer zugänglichen Stellen eine überblick.

Als ideale Ergänzung zu unserem Videosystem erreichen Sie mit unserem Endoskop, Dank der flexiblen Lichtfaseroptik und einem Außendurchmesser von nur 6mm, auch die verwinkelsten Hohlräume. Jedes noch so kleinste Detail wird in herausragender Bildqualität wiedergeben und kann mit unsererem Videosystem aufgenommen werden.

Für eine optimale Sicht und Lenkbarkeit ist das Ende der flexiblen Lichtfaser nach oben und unten um jeweils 120° und um 100° nach links und rechts neigbar.

Durch die Wechselobjektive lässt sich die Bildgebung noch präziser an die eigenen Bedürfnisse anpassen.

Das Endoskop wird in einem praktischen Koffer geliefert und ist so optimal vor Beschädigungen geschützt.

Technische Daten (laut Hersteller):
• anschließbar an unsere Kamerasysteme
• nur 6 mm im Durchmesser
• Arbeitslängen 0,8 m, 1,3 m, 2,0 m, 3,0 m
• Olympus OES Okular mit Bajonett Anschluss
• Ergonomisches Kontrollteil
• wechselbare Objektive
• Abwinklungssystem
oben/unten: 120°
rechts/links: 100°

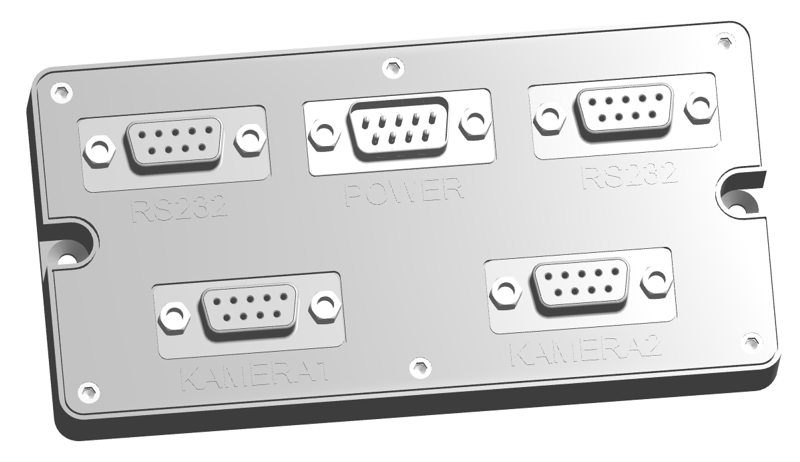

STSI HD

Die STSI verbindet die Kamerasteuerung mit dem VideoPC und versorgt die Kameras mit Spannung.

Multikabel

Unser Multikabel vereinfacht den Anschluss unserer Kameras an unseren VideoPC oder die STSI.
Es vereint das Videosignal, sowie Kameraspannung und -steuerung.

Kameras und Endoskope für den industriellen Einsatz
